MQTTX Project

中文 | English

1 介绍
2 架构
- 2.1 目录结构
3 docker 启动
4 功能说明
5 开发者说
6 附表
- 6.1 配置项

1 介绍

Mqttx 基于 MQTT v3.1.1 协议开发，旨在提供 易于使用 且 性能优越 的 mqtt broker。

注意：分支 v1.2 要求 JDK17, 其它分支要求 JDK8

关联项目: Mqttx-Client 实现&使用极为简单的 mqttv3.1.1 客户端.

1.1 快速开始

想通过 docker 快速体验？见 docker 启动

打包
- 开发模式：
  1. 启动 redis 实例
  2. 运行 mvnw -P dev -DskipTests=true clean package
运行
1. 运行命令：java -jar mqttx-1.0.5.BETA.jar

图例：

1.2 项目依赖

Redis：集群消息、消息持久化
Kafka：桥接消息支持，集群消息（可选功能）

其它说明：

项目使用了 lombok，使用 ide 请安装对应的插件

开发工具建议使用 Intellij IDEA 😊

举例：idea 需要安装插件 Lombok, settings > Build,Execution,Deployment > Compiler > Annotation Processor 开启 Enable annotation processing

1.3 线上实例

云服务到期，实例已经无法访问，有朋友赞助吗/(ㄒoㄒ)/~~

云端部署了一个 mqttx 单例服务，可供功能测试：

不支持 ssl

开启了 websocket, 可通过 http://ws.tool.tusk.link/ 测试，仅需将域名修改为：119.45.158.51(端口、地址不变)

支持共享订阅功能

部署版本 v1.0.6.RELEASE

2 架构

mqttx支持客户端认证、topic 发布/订阅鉴权功能，如果需要配套使用，建议的架构如下图：

客户认证服务由使用者自行实现

内部实现框架关系(仅列出关键项)：

2.1 目录结构

├─java
│  └─com
│      └─jun
│          └─mqttx
│              ├─broker         # mqtt 协议实现及处理包
│              │  ├─codec       # 编解码
│              │  └─handler     # 消息处理器（pub, sub, connn, etc）
│              ├─config         # 配置，主要是 bean 声明
│              ├─constants      # 常量
│              ├─consumer       # 集群消息消费者
│              ├─entity         # 实体类
│              ├─exception      # 异常类
│              ├─service        # 业务服务（用户认证, 消息存储等）接口
│              │  └─impl        # 默认实现
│              └─utils          # 工具类
└─resources                     # 资源文件（application.yml 在此文件夹）
    ├─META-INF                  # spring-configuration 辅助配置说明
    └─tls                       # ca 存放地址

3 docker 启动

镜像已上传至 docker-hub , 访问：fantasywujun/mqttx - Docker Hub 全部镜像

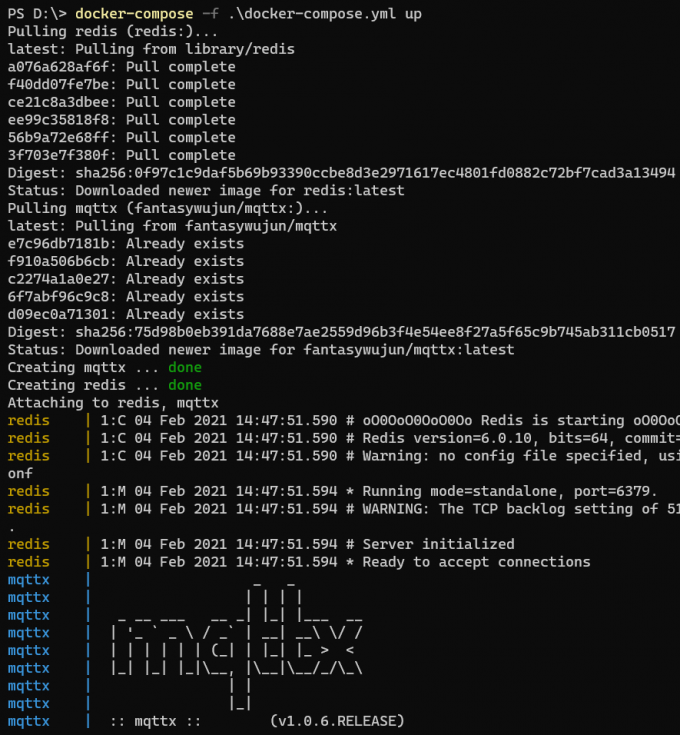

docker 环境安装好后，执行 docker-compose -f ./docker-compose.yml up 启动, 效果见下图：

Docker Pull Command	说明
`docker pull fantasywujun/mqttx:1.2.0`	基于 `jdk17.0.1` 的 `mqttx:1.2.0` 版本
`docker pull fantasywujun/mqttx:1.2.1`	基于 `jdk17.0.1` 的 `mqttx:1.2.1` 版本
`docker pull fantasywujun/mqttx:1.2.2`	基于 `jdk17.0.1` 的 `mqttx:1.2.2` 版本
`docker pull fantasywujun/mqttx:1.2.3`	基于 `jdk17.0.1` 的 `mqttx:1.2.3` 版本

docker-compose 文件内容：

version: "2"
services:
  redis:
    container_name: redis-for-mqttx
    image: redis
  mqttx:
    container_name: mqttx
    image: fantasywujun/mqttx:1.2.2
    environment:
      mqttx.max-bytes-in-message: 10485760
      mqttx.web-socket.enable: false
    ports:
      - 1883:1883

4 功能说明

4.1 qos 支持

qos0	qos1	qos2
支持	支持	支持

为支持 qos1、qos2，引入 redis 作为持久层，这部分已经封装成接口，可自行替换实现（比如采用 mysql）。

4.2 topicFilter 支持

支持多级通配符 #与单级通配符 +
不支持以 /结尾的topic，比如 a/b/，请改为 a/b。
其它规则见 mqtt v3.1.1 4.7 Topic Names and Topic Filters

mqttx 仅对订阅 topicFilter 进行校验，publish 的 topic 是没有做合法性检查的，可通过开启 4.5 topic 安全支持限制客户端可发布的 topic。

举例：

topicFilter	match topics
`/a/b/+`	`/a/b/abc`,`/a/b/test`
`a/b/#`	`a/b`, `a/b/abc`, `a/b/c/def`
`a/+/b/#`	`a/nani/b/abc`
`/+/a/b/+/c`	`/aaa/a/b/test/c`

校验工具类为：com.jun.mqttx.utils.TopicUtils

4.3 集群支持

mqttx 依赖消息中间件分发消息实现集群功能，目前支持的中间件：

Kafka：可选配置。为了更好的性能，推荐 kafka 作为集群消息分发器
Redis：默认配置

实现原理如下图：

mqttx.cluster.enable：功能开关，默认 false
mqttx.cluster.type: 消息中间件类型，默认 redis

注意事项：

v1.0.5.RELEASE 之前的版本集群功能存在 bug，无法使用。
如需使用 kafka 实现集群消息，需要手动修改配置 application-*.yml, 可参考 application-dev.yml 中的配置示例 3. kafka 集群。

4.4 ssl 支持

开启 ssl 你首先应该有了 ca(自签名或购买)，然后修改 application.yml 文件中几个配置：

mqttx.ssl.enable：功能开关，默认 false，同时控制 websocket 与 socket
mqttx.ssl.key-store-location：keystore 地址，基于 classpath
mqttx.ssl.key-store-password：keystore 密码
mqttx.ssl.key-store-type：keystore 类别，如 PKCS12
mqttx.ssl.client-auth：服务端是否需要校验客户端证书，默认 NONE

resources/tls 目录中的 mqttx.keystore 仅供测试使用, 密码: 123456

证书加载工具类：com/jun/mqttx/utils/SslUtils.java

4.5 topic 安全支持

为了对 client 订阅 topic 进行限制，加入topic 订阅&发布鉴权机制:

mqttx.enable-topic-sub-pub-secure: 功能开关，默认 false
broker 收到 conn 报文后，会抓取 {clientId, username, password} 发起请求给 mqttx.auth.url , 该接口返回对象中含有 authorizedSub,authorizedPub 存储 client 被授权订阅及发布的 topic 列表。

详见 4.12 基础认证支持
broker 在消息订阅及发布都会校验客户端权限

支持的主题类型：

普通主题
共享主题
系统主题

4.6 共享主题支持

共享订阅是协议 mqtt5 规定的内容，MQTTX 参考协议标准实现。

格式: $share/{ShareName}/{filter}, $share 为前缀, ShareName 为共享订阅名, filter 就是非共享订阅主题过滤器。
支持如下两种消息分发规则
1. round: 轮询
2. random: 随机
支持客户端订阅按 ShareName 分组订阅.
详细内容请参考协议 MQTT Version 5.0 (oasis-open.org)

下图展示了共享主题与常规主题之间的差异:

msg-a 消息分发策略取决于配置项 mqttx.share-topic.share-sub-strategy

可以配合 cleanSession = 1 的会话，共享主题的客户端断开连接后会被服务端移除订阅，这样共享主题的消息只会分发给在线的客户端。

CleanSession 介绍：mqtt3.1.1 协议规定当 cleanSession = 1 时，连接断开后与会话相关联的所有状态（不含 retained 消息）都会被删除（mqtt5 增加了会话超时设置，感兴趣的同学可以了解一下）。 mqttx v1.0.5.BETA 版本后(含)，cleanSession = 1 的会话消息保存在内存中，具备极高的性能.

If CleanSession is set to 1, the Client and Server MUST discard any previous Session and start a new one. This Session lasts as long as the Network Connection. State data associated with this Session MUST NOT be reused in any subsequent Session [MQTT-3.1.2-6].

The Session state in the Client consists of:

QoS 1 and QoS 2 messages which have been sent to the Server, but have not been completely acknowledged.

QoS 2 messages which have been received from the Server, but have not been completely acknowledged.

The Session state in the Server consists of:

The existence of a Session, even if the rest of the Session state is empty.

The Client’s subscriptions.

QoS 1 and QoS 2 messages which have been sent to the Client, but have not been completely acknowledged.

QoS 1 and QoS 2 messages pending transmission to the Client.

QoS 2 messages which have been received from the Client, but have not been completely acknowledged.

Optionally, QoS 0 messages pending transmission to the Client.

4.7 websocket 支持

支持

4.8 系统主题

mqttx broker 内置部分系统主题，用户可酌情使用。

系统主题不支持如下特性：

集群：系统主题不支持集群，包括消息及订阅
持久化：系统主题消息不支持持久化，包括订阅关系
QoS: 不支持 QoS 1,2 仅支持 QoS 0

注意：topic 安全机制 同样会影响客户端订阅系统主题, 未授权客户端将无法订阅系统主题

系统主题可分两种：

状态主题：反应 broker 自身状态的主题
功能主题：对外提供功能性支持的主题

4.8.1 状态主题

客户端可通过订阅系统主题获取 broker 状态，目前系统支持如下状态主题：

主题	描述
`$SYS/broker/{brokerId}/status`	触发方式：订阅此主题的客户端会定期（`mqttx.sys-topic.interval`）收到 broker 的状态，该状态涵盖下面所有主题的状态值. 注意：客户端连接断开后，订阅取消
`$SYS/broker/activeConnectCount`	立即返回当前的活动连接数量触发：订阅一次触发一次
`$SYS/broker/time`	立即返回当前时间戳触发：订阅一次触发一次
`$SYS/broker/version`	立即返回 `broker` 版本触发：订阅一次触发一次
`$SYS/broker/receivedMsg`	立即返回 `broker` 启动到现在收到的 `MqttMessage`, 不含 `ping` 触发：订阅一次触发一次
`$SYS/broker/sendMsg`	立即返回 `broker` 启动到现在发送的 `MqttMessage`, 不含 `pingAck` 触发：订阅一次触发一次
`$SYS/broker/uptime`	立即返回 `broker` 运行时长，单位秒触发：订阅一次触发一次
`$SYS/broker/maxActiveConnectCount`	立即返回 `broker` 运行至今的最大 `tcp` 连接数触发：订阅一次触发一次

系统主题 $SYS/broker/{brokerId}/status 中的 brokerId 为配置项参数（见 6.1 配置项），可通过携带通配符的主题 $SYS/broker/+/status 订阅。

响应对象格式为 json 字符串：

{
    "activeConnectCount": 1,
    "maxActiveConnectCount": 2,
    "receivedMsg": 6,
    "sendMsg": 77,
    "timestamp": "2021-03-23T23:05:37.035",
    "uptime": 149,
    "version": "1.0.7.RELEASE"
}

field	说明
`activeConnectCount`	当前活跃连接数量
`maxActiveConnectCount`	最大活跃连接数量
`receiveMsg`	收到消息数量，不含 ping
`sendMsg`	发送消息数量，不含 pingAck
`timestamp`	时间戳；(`yyyy-MM-dd HH:mm:ss`)
`uptime`	broker 上线时长，单位秒
`version`	`mqttx` 版本

4.8.2 功能主题

此功能需求源自 issue: 监听MQTT客户端状态（在线、离线） · Issue #8 · Amazingwujun/mqttx (github.com)

主题	描述
`$SYS/broker/{borkerId}/clients/{clientId}/connected`	客户端上线通知主题触发：当某个客户端上线后，broker 会发送消息给该主题
`$SYS/broker/{borkerId}/clients/{clientId}/disconnected`	客户端下线通知主题触发：当某个客户端掉线后，broker 会发送消息给该主题

这两个系统主题支持通配符，举例：

$SYS/broker/+/clients/#: 匹配客户端上下线通知主题
$SYS/broker/+/clients/+/connected: 匹配客户端上线通知主题
$SYS/broker/+/clients/+/disconnected: 匹配客户端下线通知主题

4.9 消息桥接支持

支持消息中间件：

kafka

消息桥接功能可方便的对接消息队列中间。

mqttx.message-bridge.enable：开启消息桥接功能
mqttx.bridge-topics：需要桥接消息的主题，主题必须符合 kafka 对 topic 的要求

mqttx 收到客户端发布的消息后，先判断桥接功能是否开启，然后再判断主题是否是需要桥接消息的主题，最后发布消息到 MQ。

仅支持单向桥接：device(client) => mqttx => MQ

4.10 主题限流支持

使用基于令牌桶算法的 com.jun.mqttx.utils.RateLimiter 对指定主题进行流量限制。

令牌桶算法参见：https://stripe.com/blog/rate-limiters

简单解释一下令牌桶概念：有一个最大容量为 capacity 的令牌桶，该桶以一定的速率补充令牌（replenish-rate），每次调用接口时消耗一定量（token-consumed-per-acquire）的令牌，令牌数目足够则请求通过。

主题限流仅适用于 qos 等于 0 的消息。

配置举例：

mqttx:
  rate-limiter:
    enable: true
    topic-rate-limits:
      # 例一
      - topic: "/test/a"
        capacity: 9
        replenish-rate: 4
        token-consumed-per-acquire: 3
      # 例二
      - topic: "/test/b"
        capacity: 5
        replenish-rate: 5
        token-consumed-per-acquire: 2

capacity: 桶容量
replenish-rate: 令牌填充速率
token-consumed-per-acquire: 每次请求消耗令牌数量

QPS 计算公式：

最大并发数：公式为 QPS = capacity ÷ token-consumed-per-acquire
1. 示例一：9 ÷ 3 = 3
2. 示例二：5 ÷ 2 = 2.5
最大持续并发数：公式 QPS = replenish-rate ÷ token-consumed-per-acquire
1. 示例一：4 ÷ 3 ≈ 1.3
2. 示例二：5 ÷ 2 = 2.5

4.11 消息持久化支持

mqttx 的持久化依赖 redis , mqttx 会持久化 cleanSession = false & qos > 0 的消息, 消息被 Serializer 序列化为字节数组后存储在 redis。

目前 mqttx 提供了两种序列化实现：

JsonSerializer
KryoSerializer

默认使用 JsonSerializer, 这是为了和之前的项目兼容；v1.0.6.release 版本后 KryoSerializer 将成为默认序列化实现。

可通过配置 mqttx.serialize-strategy 修改序列化实现。

4.12 基础认证支持

mqttx 提供基础客户端认证服务。

配置项：

mqttx.auth.url: 提供认证服务的接口地址。
mqttx.auth.timeout: HttpClient 请求超时
mqttx.auth.is-mandatory: 是否强制要求校验用户名与密码

用户在配置文件中声明 mqtt.auth.url 后，对象 com.jun.mqttx.service.impl.DefaultAuthenticationServiceImpl 使用 HttpClient 发出 POST 请求给 mqttx.auth.url。

请求内容为 mqtt conn 报文中的 username, password.

POST / HTTP/1.1
Host: mqttx.auth.url
Content-Type: application/json
Content-Length: 91

{
    "clientId": "device_id_test",
    "username": "mqttx",
    "password": "123456"
}

认证成功后响应对象为 json 格式字符串:

{
    "authorizedSub": [
        "subTopic1",
        "subTopic2"
    ],
    "authorizedPub": [
        "pubTopic1",
        "pubTopic2"
    ]
}

认证成功返回响应可配合 4.5 topic 安全支持使用。

注意：

接口返回 http status = 200 即表明认证成功, 其它状态值一律为认证失败

5 开发者说

感谢 Jetbrains 为开源项目提供的 License
长期更新维护的分支
1. v1.0: 基于 jdk8 且 redis io 为 blocking 模式.
2. v1.2: 基于 jdk17 且 redis io 为 non-blocking 模式.
为使 mqttx 项目变得更好，请使用及学习该项目的同学主动反馈使用情况给我（提 issue 或加群反馈）
后续工作
- v1.0.8.RELEASE 版本开发
- v1.1.0.RELEASE 版本开发
- v1.2 版本开发
- v2.0 版本开发
- bug 修复
v1.2 版本由 JDK8 升级至 JDK17
v2.0 版本分支将作为 mqttv5 协议版本开始迭代
考虑使用 gossip 协议实现集群功能，集群功能不再依赖 redis or kafka
请作者喝杯 丝绒拿铁 😊
交流群

6 附表

6.1 配置项

src/main/resources 目录下有三个配置文件：

application.yml
application-dev.yml
application-prod.yml

后两个配置文件目的是区分不同环境下的配置，便于管理。

配置项说明：

配置	默认值	说明
`mqttx.version`	取自 `pom.xml`	版本
`mqttx.broker-id`	取自 `pom.xml`	应用标志, 唯一
`mqttx.heartbeat`	`60s`	初始心跳，会被 conn 消息中的 keepalive 重置
`mqttx.host`	`0.0.0.0`	监听地址
`mqttx.so-backlog`	`512`	tcp 连接处理队列
`mqttx.enable-topic-sub-pub-secure`	`false`	客户订阅/发布主题安全功能，开启后将限制客户端发布/订阅的主题
`mqttx.ignore-client-self-pub`	`true`	忽略 client 发送给自己的消息（当 client 发送消息给自己订阅的主题）
`mqttx.max-bytes-in-message`	`8092`	mqttx 允许接收的最大报文载荷，单位 `byte`.
`mqttx.serialize-strategy`	`json`	`broker` 采用的序列化策略，集群策略必须一致。
`mqttx.redis.cluster-session-hash-key`	`mqttx.session.key`	redis map key；用于集群的会话存储
`mqttx.redis.topic-prefix`	`mqttx:topic:`	主题前缀； topic <==> client 映射关系保存
`mqttx.redis.retain-message-prefix`	`mqttx:retain:`	保留消息前缀, 保存 retain 消息
`mqttx.redis.pub-msg-set-prefix`	`mqttx:client:pubmsg:`	client pub消息 redis set 前缀；保存 pubmsg，当收到 puback 获取 pubrec 后删除
`mqttx.redis.pub-rel-msg-set-prefix`	`mqttx:client:pubrelmsg:`	client pubRel 消息 redis set 前缀；保存 pubrel 消息 flag，收到 pubcom 消息删除
`mqttx.redis.topic-set-key`	`mqttx:alltopic`	topic 集合，redis set key 值；保存全部主题
`mqttx.redis.message-id-prefix`	`mqttx:messageId:`	非 `cleanSession` client 的 `messageId`, 使用 `redis INCR` 指令
`mqttx.redis.client-topic-set-prefix`	`mqttx:client:topicset:`	client 订阅的主题 redis set 前缀; 保存 client 订阅的全部主题
`mqttx.cluster.enable`	`false`	集群开关
`mqttx.cluster.inner-cache-consistancy-key`	`mqttx:cache_consistence`	应用启动后，先查询 redis 中无此 key 值，然后在检查一致性
`mqttx.cluster.type`	`redis`	集群消息中间件类型
`mqttx.ssl.enable`	`false`	ssl 开关
`mqttx.ssl.client-auth`	`NONE`	客户端证书校验
`mqttx.ssl.key-store-location`	`classpath: tls/mqttx.keystore`	keyStore 位置
`mqttx.ssl.key-store-password`	`123456`	keyStore 密码
`mqttx.ssl.key-store-type`	`pkcs12`	keyStore 类别
`mqttx.socket.enable`	`true`	socket 开关
`mqttx.socket.port`	`1883`	socket 监听端口
`mqttx.websocket.enable`	`false`	websocket 开关
`mqttx.websocket.port`	`8083`	websocket 监听端口
`mqttx.websocket.path`	`/mqtt`	websocket path
`mqttx.share-topic.share-sub-strategy`	`round`	负载均衡策略, 目前支持随机、轮询
`mqttx.sys-topic.enable`	`false`	系统主题功能开关
`mqttx.sys-topic.interval`	`60s`	定时发布间隔
`mqttx.message-bridge.enable`	`false`	消息桥接功能开关
`mqttx.message-bridge.topics`	`null`	需要桥接消息的主题列表
`mqttx.rate-limiter.enable`	`false`	主题限流开关
`mqttx.rate-limiter.token-rate-limit`		参见主题限流支持配置举例说明
`mqttx.auth.url`	`null`	mqtt conn username/password 认证服务接口地址
`mqttx.auth.timeout`	`3s`	readTimeout
`mqttx.auth.is-mandatory`	`false`	是否必须验证 `conn` 报文中的用户名与密码
`mqttx.sharable-payload.payload-key-prefix`	`mqttx:sharable-payload:`	共享载荷存储 redis key prefix
`mqttx.sharable-payload.unique-id-client-ids-set-prefix`	`mqttx:unique-id:client-ids:`	共享载荷关联的客户端 id 列表
`mqttx.sharable-payload.clean-work-interval`	`1m`	清洗定时间隔。共享载荷清理任务之间的间隔
`mqttx.sharable-payload.threshould-in-message`	`128`	共享载荷生效阈值；大于配置项阈值时，载荷共享。

Name		Name	Last commit message	Last commit date
Latest commit History 213 Commits
.mvn/wrapper		.mvn/wrapper
src/main		src/main
.gitignore		.gitignore
LICENSE		LICENSE
docker-compose.yml		docker-compose.yml
dockerfile		dockerfile
mvnw		mvnw
mvnw.cmd		mvnw.cmd
pom.xml		pom.xml
readme.md		readme.md
readme_en.md		readme_en.md

Provide feedback

Saved searches

Use saved searches to filter your results more quickly

Uh oh!

Repository files navigation

MQTTX Project

1 介绍

1.1 快速开始

1.2 项目依赖

1.3 线上实例

2 架构

2.1 目录结构

3 docker 启动

4 功能说明

4.1 qos 支持

4.2 topicFilter 支持

4.3 集群支持

4.4 ssl 支持

4.5 topic 安全支持

4.6 共享主题支持

4.7 websocket 支持

4.8 系统主题

4.8.1 状态主题

4.8.2 功能主题

4.9 消息桥接支持

4.10 主题限流支持

4.11 消息持久化支持

4.12 基础认证支持

5 开发者说

6 附表

6.1 配置项

About

Uh oh!

Releases 8

Packages

Uh oh!

Contributors 3

Uh oh!

Languages

License

Amazingwujun/mqttx

Folders and files

Latest commit

History

Repository files navigation

MQTTX Project

1 介绍

1.1 快速开始

1.2 项目依赖

1.3 线上实例

2 架构

2.1 目录结构

3 docker 启动

4 功能说明

4.1 qos 支持

4.2 topicFilter 支持

4.3 集群支持

4.4 ssl 支持

4.5 topic 安全支持

4.6 共享主题支持

4.7 websocket 支持

4.8 系统主题

4.8.1 状态主题

4.8.2 功能主题

4.9 消息桥接支持

4.10 主题限流支持

4.11 消息持久化支持

4.12 基础认证支持

5 开发者说

6 附表

6.1 配置项

About

Topics

Resources

License

Uh oh!

Stars

Watchers

Forks

Releases 8

Packages 0

Uh oh!

Contributors 3

Uh oh!

Languages

Packages
