Introdução à Robótica: Eletricidade, Eletrônica e Arduino

Apontamentos Importantes

Todas as imagens devem ser fotografias tiradas pelos próprios alunos, utilizando os equipamentos disponíveis na Universidade. Isso evitará problemas legais relacionados a direitos autorais.
Os diagramas devem ser construídos pelos alunos, utilizando ferramentas como Inkscape, Fritzing ou criando GIFs animados.
Cada seção deve incluir suas próprias referências bibliográficas.

1. Fundamentos de Eletricidade

Conceitos Básicos

Carga elétrica (202110272411)

Carga Elétrica: Conceito, Propriedades e Aplicações Práticas

A carga elétrica é um dos conceitos fundamentais no estudo da eletricidade e do eletromagnetismo. Ela pode ser definida como a propriedade física das partículas subatômicas responsáveis pelas interações eletromagnéticas. Esse conceito é essencial para a compreensão dos fenômenos elétricos e eletrônicos e está presente em diversas aplicações tecnológicas.

1. O que é Carga Elétrica?

A carga elétrica é uma propriedade intrínseca de partículas como prótons e elétrons, que determina a forma como essas partículas interagem entre si.

Elétron: Possui carga negativa, com valor aproximado de ( -1,6 \times 10^{-19} ) coulombs.
Próton: Possui carga positiva, com o mesmo valor, mas de sinal oposto ao do elétron.
Neutron: Não possui carga elétrica (é neutro).

Existem dois tipos de cargas elétricas:

Carga Positiva: Associada aos prótons.
Carga Negativa: Associada aos elétrons.

Unidade de Medida

A carga elétrica é medida em coulombs (C), onde um coulomb equivale à carga de aproximadamente (6,24 \times 10^{18}) elétrons.

Princípios Fundamentais

Atração e Repulsão: Cargas de sinais opostos se atraem, enquanto cargas de mesmo sinal se repelem.
Conservação da Carga: Em um sistema isolado, a carga elétrica total permanece constante.

2. Lei de Coulomb

A força entre duas cargas elétricas (q_1) e (q_2), separadas por uma distância (r), é descrita pela Lei de Coulomb:

[ F = k \frac{|q_1 \cdot q_2|}{r^2} ]

Onde:

(F) é a força elétrica em newtons (N),
(k) é a constante eletrostática ((8,99 \times 10^9 , \text{N} \cdot \text{m}^2 / \text{C}^2)),
(q_1) e (q_2) são as cargas em coulombs,
(r) é a distância entre as cargas em metros.

Essa lei mostra que a força é diretamente proporcional ao produto das cargas e inversamente proporcional ao quadrado da distância entre elas.

3. Propriedades da Carga Elétrica

3.1. Quantização da Carga

A carga elétrica é quantizada, ou seja, ela ocorre em múltiplos da carga do elétron ((-1,6 \times 10^{-19} , C)).

3.2. Conservação da Carga

A carga elétrica não pode ser criada nem destruída, apenas transferida de um objeto para outro.

4. Aplicações Práticas da Carga Elétrica

4.1. Eletrização dos Corpos

Existem três formas principais de eletrizar um corpo:

Atrito: Transferência de elétrons entre dois corpos ao sofrerem fricção.
Contato: Transferência de carga através do toque direto entre corpos condutores.
Indução: Redistribuição de cargas em um condutor devido à proximidade de um objeto carregado.

4.2. Corrente Elétrica

O fluxo ordenado de cargas elétricas forma a corrente elétrica, fundamental para o funcionamento de dispositivos como lâmpadas, motores e eletrônicos.

4.3. Aplicações Tecnológicas

Circuitos Elétricos: Uso da carga elétrica em circuitos para controlar o fluxo de corrente.
Eletrostática: Tecnologias como impressoras a laser e filtros eletrostáticos utilizam princípios de carga elétrica.

5. Considerações Finais

A carga elétrica é um elemento central no estudo da eletricidade e do magnetismo, com aplicações que vão desde os fenômenos naturais até dispositivos eletrônicos avançados. Sua compreensão é fundamental para o avanço da tecnologia moderna.

Referências Bibliográficas

HALLIDAY, David; RESNICK, Robert; WALKER, Jearl. Fundamentos de Física: Eletromagnetismo. 10ª ed. Wiley, 2013.
TIPLER, Paul A.; MOSCA, Gene. Física para Cientistas e Engenheiros. 6ª ed. Bookman, 2009.
HAMBLEY, Allan R. Electronics: A Top-Down Approach to Computer-Aided Circuit Design. Prentice Hall, 2011.
KHAN ACADEMY. Carga elétrica e lei de Coulomb. Disponível em: Khan Academy.
HYPERPHYSICS. Charge and Coulomb's Law. Disponível em: HyperPhysics.

Corrente elétrica (202110049611)

•Conceito Básico

A corrente elétrica representa o movimento ordenado e direcionado de cargas elétricas, predominantemente elétrons, através de um material condutor. Este fluxo é induzido pela aplicação de uma diferença de potencial (tensão) entre dois pontos, criando um campo elétrico que propulsiona as cargas. A magnitude da corrente é quantificada em amperes (A), calculada pela equação fundamental:

𝐼 = 𝑄 / 𝑡

onde 𝐼 corresponde à corrente elétrica, 𝑄 representa a quantidade de carga em coulombs (C), e 𝑡 indica o intervalo de tempo em segundos (s). Esse princípio fundamental é crucial para a compreensão e modelagem de circuitos elétricos e eletrônicos, permitindo análises precisas do comportamento das cargas em diversos sistemas e dispositivos.

•Tipos de Corrente Elétrica

Dois tipos principais de corrente elétrica são fundamentais para entender sua aplicação:

Corrente Contínua (DC): Caracterizada pelo fluxo unidirecional de cargas. Típica de fontes como baterias e painéis solares, a DC é predominante em dispositivos eletrônicos devido à sua estabilidade e previsibilidade.

Corrente Alternada (AC): Apresenta oscilação periódica na direção do fluxo de cargas. Amplamente utilizada em redes de distribuição de energia elétrica, sua eficiência no transporte de energia em longas distâncias a torna essencial para sistemas de transmissão elétrica.

•Fatores que Influenciam a Corrente Elétrica

Resistência: De acordo com a Lei de Ohm (𝐼 = 𝑉/𝑅), a corrente mantém relação inversamente proporcional à resistência do circuito. Materiais com menor resistividade facilitam um fluxo mais significativo de corrente.

Tensão: A intensidade da corrente correlaciona-se diretamente com a diferença de potencial aplicada, seguindo princípios eletrodinâmicos fundamentais.

Composição Material: Condutores como cobre e alumínio possibilitam um fluxo de corrente mais expressivo, enquanto isolantes apresentam significativa limitação à passagem de cargas.

•Aplicações Práticas

Circuitos Eletrônicos: Em sistemas de baixa potência, como dispositivos móveis, o gerenciamento preciso da corrente elétrica é essencial para garantir funcionalidade e prevenir sobreaquecimento. Eletrodomésticos: Equipamentos como refrigeradores, máquinas de lavar e ar-condicionados dependem criticamente da corrente elétrica para acionar motores e sistemas mecânicos. Biomedicina: Aplicações terapêuticas sofisticadas, como eletroestimulação neuromuscular e desfibrilação cardíaca, fundamentam-se no controle refinado da corrente elétrica.

•Considerações

A corrente elétrica configura-se como elemento central em praticamente todos os sistemas eletroeletrônicos contemporâneos. Compreender e gerenciar adequadamente seu comportamento constitui requisito fundamental para projetar dispositivos seguros, eficientes e inovadores, desde microcomponentes até complexas infraestruturas de distribuição energética.

•Referências:

Halliday, David, Resnick, Robert, and Walker, Jearl. Fundamentals of Physics. 10ª ed. Wiley, 2013.
HyperPhysics. Corrente Elétrica. Disponível em: http://hyperphysics.phy-astr.gsu.edu/hbase/electric/elecur.html

Tensão (201910402211)

Resistência (202310053411)

Resistência Elétrica: Conceito, Fatores Influenciadores e Aplicações Práticas

A resistência elétrica é um fenômeno fundamental no estudo da eletricidade e da eletrônica. Ela pode ser entendida como a oposição que um material oferece à passagem de uma corrente elétrica, resultando na dissipação de energia na forma de calor. A fórmula básica que rege esse comportamento é dada pela Lei de Ohm:

[ R = \frac{V}{I} ]

onde R é a resistência medida em ohms (Ω), V representa a voltagem ou diferença de potencial em volts (V), e I é a corrente elétrica em amperes (A). Este conceito é essencial para o entendimento dos circuitos elétricos, já que a resistência controla o fluxo de corrente, influenciando a eficiência e o funcionamento dos dispositivos elétricos.

Fatores que Influenciam a Resistência Elétrica

A resistência elétrica de um material depende de vários fatores, sendo os principais:

Material do Condutor:
Diferentes materiais possuem diferentes propriedades de condução elétrica. Os condutores, como o cobre e o alumínio, têm baixa resistência, permitindo que a corrente flua com facilidade. Por outro lado, os materiais isolantes, como a borracha e o plástico, apresentam alta resistência e são utilizados para impedir a passagem da corrente elétrica. A diferença na resistência entre os materiais é explicada pela estrutura atômica e a quantidade de elétrons livres disponíveis para o transporte de corrente elétrica. (Hambley, 2011)
Temperatura:
A resistência de um condutor geralmente aumenta com a elevação da temperatura. Em metais, os átomos vibram mais intensamente em temperaturas mais altas, o que dificulta o movimento dos elétrons, aumentando a resistência. Esse comportamento é conhecido como "efeito térmico". No entanto, em materiais semicondutores, a resistência pode diminuir com o aumento da temperatura, o que é explorado em dispositivos como termistores. A relação entre temperatura e resistência em semicondutores é crucial no desenvolvimento de sensores de temperatura e outras tecnologias. (Halliday, Resnick & Walker, 2013)
Dimensões do Condutor:
A resistência de um condutor também depende diretamente de suas dimensões físicas. O comprimento do condutor está diretamente proporcional à resistência: quanto mais longo for o fio, maior será a resistência. Por outro lado, a resistência é inversamente proporcional à área da seção transversal do condutor: fios mais espessos apresentam menor resistência. Isso explica porque cabos elétricos utilizados para transmitir grandes quantidades de corrente são geralmente feitos com uma grande área de seção transversal para reduzir as perdas de energia. (Kittel, 2004)

Aplicações Práticas da Resistência Elétrica

A resistência elétrica tem inúmeras aplicações práticas no cotidiano e na indústria. Alguns dos principais exemplos incluem:

Resistores:
São componentes passivos usados em circuitos elétricos para limitar o fluxo de corrente. Eles são fundamentais em dispositivos eletrônicos para garantir que a corrente seja distribuída corretamente entre os componentes, evitando sobrecargas e danos. O valor da resistência de um resistor é ajustado conforme necessário para otimizar o funcionamento de circuitos específicos. (Hambley, 2011)
Aquecedores Elétricos:
Dispositivos como chuveiros elétricos, secadores de cabelo e aquecedores utilizam a resistência elétrica para converter energia elétrica em calor. A corrente elétrica passa por um material de alta resistência, que gera calor devido à dissipação de energia. Essa tecnologia é amplamente empregada tanto em eletrodomésticos quanto em aquecedores industriais. (Parks, 2018)
Supercondutividade:
Um dos fenômenos mais notáveis envolvendo a resistência elétrica é a supercondutividade, que ocorre em certos materiais a temperaturas extremamente baixas. Nessas condições, a resistência elétrica se torna praticamente nula, permitindo que a corrente elétrica flua sem perda de energia. Esse fenômeno tem aplicações revolucionárias, como no desenvolvimento de trens de levitação magnética e em sistemas de transmissão de energia altamente eficientes. (Parks, 2018)
Semicondutores:
A indústria de semicondutores depende do controle preciso da resistência elétrica em materiais como o silício para criar dispositivos como transistores e microchips. Os semicondutores podem alterar sua resistência de acordo com o estado de excitação dos elétrons, permitindo a criação de circuitos complexos usados em processadores de computador e outros dispositivos eletrônicos modernos. A compreensão e a manipulação da resistência elétrica em semicondutores são essenciais para o avanço contínuo da tecnologia digital. (Kittel, 2004)

Referências Reais e Avanços Tecnológicos

O estudo da resistência elétrica tem permitido o avanço de várias áreas tecnológicas, como a supercondutividade e o desenvolvimento de dispositivos eletrônicos cada vez mais eficientes. Uma das descobertas mais relevantes foi o efeito de supercondutividade, onde a resistência elétrica de certos materiais desaparece quando resfriados a temperaturas próximas ao zero absoluto. Isso possibilita a transmissão de energia sem perdas e está sendo aplicado em tecnologias emergentes, como trens de levitação magnética (maglev) e em equipamentos médicos como aparelhos de ressonância magnética (MRI). (Parks, 2018)

Outro avanço tecnológico está relacionado ao uso de semicondutores, materiais que possuem a capacidade de controlar sua resistência elétrica sob determinadas condições. Essa propriedade é fundamental para o funcionamento de dispositivos eletrônicos modernos, como computadores, smartphones e tablets, onde a resistência elétrica é manipulada para processar informações e realizar cálculos. A contínua pesquisa em semicondutores e a miniaturização de circuitos integrados têm permitido a criação de dispositivos mais rápidos, menores e mais eficientes. (Kittel, 2004)

Considerações Finais

A resistência elétrica é um dos conceitos centrais no estudo de circuitos elétricos e na engenharia eletrônica. Sua compreensão é essencial para o desenvolvimento de tecnologias avançadas, como a supercondutividade e os dispositivos semicondutores. Ao controlar a resistência em diferentes materiais, engenheiros e cientistas têm sido capazes de projetar sistemas mais eficientes e inovadores, desde eletrodomésticos até complexos circuitos eletrônicos e tecnologias de ponta que impactam o nosso cotidiano.

Referências

Hambley, Allan R. Electronics: A Top-Down Approach to Computer-Aided Circuit Design. Prentice Hall, 2011.
Halliday, David, Resnick, Robert, and Walker, Jearl. Fundamentals of Physics. 10ª ed. Wiley, 2013.
Parks, R. D. Superconductivity: An Introduction to Current Research. CRC Press, 2018.
Kittel, Charles. Introduction to Solid State Physics. 8ª ed. Wiley, 2004.
Khan Academy. Resistência elétrica e resistores. Disponível em: https://pt.khanacademy.org/science/physics/circuits-topic/circuits-resistance/a/resistance-and-resistors
HyperPhysics. Resistência Elétrica. Disponível em: http://hyperphysics.phy-astr.gsu.edu/hbase/electric/resis.html
Instituto Nacional de Pesquisas Espaciais (INPE). Aplicações da Supercondutividade. Disponível em: http://www.inpe.br/crs/geoespacial/supercondutividade.php

Lei de Ohm (202110048211)

Lei de Ohm

A Lei de Ohm é um princípio fundamental na eletricidade que descreve a relação entre tensão elétrica (V), corrente elétrica (I) e resistência elétrica (R). Este documento apresenta os conceitos básicos, fórmulas principais e exemplos práticos para entender melhor essa lei.

📖 O que é a Lei de Ohm?

A Lei de Ohm afirma que:

A corrente elétrica que flui através de um condutor entre dois pontos é diretamente proporcional à diferença de potencial (tensão) aplicada e inversamente proporcional à resistência do condutor.

Matematicamente, a fórmula é:

[ V = I \cdot R ]

Onde:

( V ): Tensão elétrica (Volts, V)
( I ): Corrente elétrica (Ampères, A)
( R ): Resistência elétrica (Ohms, Ω)

🔍 Conceitos Principais

1. Tensão (V)

É a "força" que empurra os elétrons através de um condutor.
Medida em volts (V).
Representa a energia elétrica por unidade de carga.

2. Corrente (I)

É o fluxo de carga elétrica através de um condutor.
Medida em ampères (A).
Determina a quantidade de carga elétrica que passa por um ponto do circuito em um segundo.

3. Resistência (R)

É a oposição ao fluxo de corrente elétrica.
Medida em ohms (Ω).
Depende do material, comprimento e área da seção transversal do condutor.

📊 Fórmulas Derivadas

A partir da equação principal (( V = I \cdot R )), podemos derivar outras fórmulas:

Para calcular a corrente: [ I = \frac{V}{R} ]
Para calcular a resistência: [ R = \frac{V}{I} ]

⚡ Exemplos Práticos

Exemplo 1: Calcular a Tensão

Se a corrente em um circuito é de ( 2A ) e a resistência é de ( 5Ω ): [ V = I \cdot R = 2 \cdot 5 = 10V ]

Exemplo 2: Calcular a Corrente

Dada uma tensão de ( 12V ) e uma resistência de ( 4Ω ): [ I = \frac{V}{R} = \frac{12}{4} = 3A ]

🖼️ Diagramas e Imagens

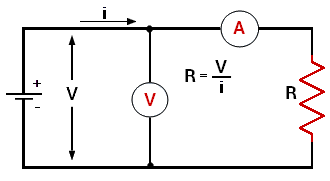

Circuito Simples Representando a Lei de Ohm

🌟 Importância da Lei de Ohm

A Lei de Ohm é essencial para:

Dimensionar circuitos elétricos corretamente.
Projetar sistemas elétricos e eletrônicos.
Entender como os materiais afetam a resistência elétrica.

📚 Referências

"Fundamentos de Eletricidade e Magnetismo" - Autor Desconhecido.
Artigo da Wikipedia sobre a Lei de Ohm

Desenvolvido para fins educativos.

Circuitos em Série e Paralelo (201910351011)

Referências

2. Eletrônica Básica

Componentes Passivos

Resistores (202010358111)

Tipos, código de cores, aplicações

Conceito e Funcionamento

Resistores são componentes passivos fundamentais em circuitos eletrônicos. Eles têm como principal função limitar a corrente elétrica, dividir tensões e ajustar níveis de sinais dentro de um circuito. Baseiam-se no princípio da resistência elétrica, que mede a oposição ao fluxo de corrente, conforme descrito pela Lei de Ohm:

R = V / I

Onde:

R: Resistência medida em ohms (Ω),
V: Tensão em volts (V),
I: Corrente em amperes (A).

Tipos de Resistores

Fixos:
- Valor de resistência inalterável.
- Exemplos: Resistor de carbono, filme metálico.
Variáveis:
- Permitem ajuste da resistência.
- Exemplos: Potenciômetros, trimpots.
Dependentes:
- Resistência varia com grandezas externas.

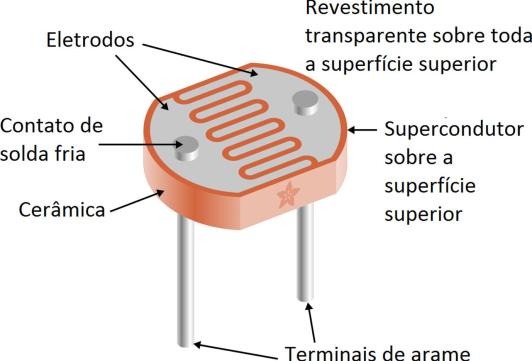

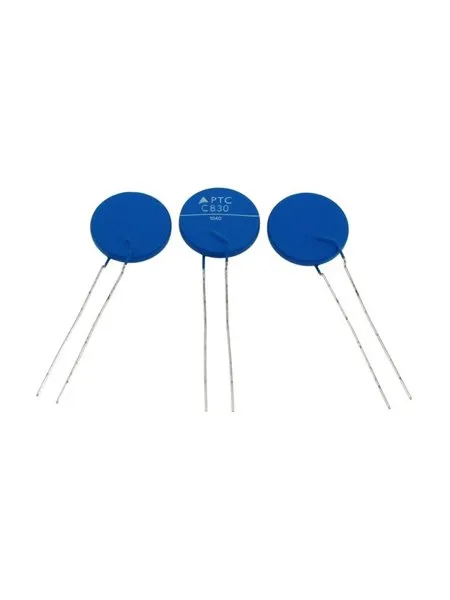

- Exemplos: Termistores (com temperatura), LDRs (com luz).

Código de Cores

Os resistores fixos possuem um sistema de identificação de valores baseado em cores pintadas em faixas. Cada cor representa um número ou multiplicador:

Cor	Dígito	Multiplicador ((10^n))
Preto	0	(10^0)
Marrom	1	(10^1)
Vermelho	2	(10^2)
Laranja	3	(10^3)
Amarelo	4	(10^4)
Verde	5	(10^5)
Azul	6	(10^6)
Violeta	7	(10^7)
Cinza	8	(10^8)
Branco	9	(10^9)

Aplicações Práticas

Limitação de Corrente:
- Proteger LEDs e outros componentes sensíveis.
- Exemplo: Resistor em série com LED.
Divisão de Tensão:
- Criar valores intermediários de tensão.
- Exemplo: Circuitos divisores de tensão para sensores.
Pulldown e Pullup:
- Evitar estados indefinidos em pinos digitais.
Ajuste de Sinais:
- Controlar amplitudes em sinais analógicos.

Exemplo de Uso

Circuito Simples com LED:

Resistor limita a corrente no LED para evitar superaquecimento.
Valor recomendado: 220Ω para 5V.

Código Arduino:

const int ledPin = 13;
void setup() {
    pinMode(ledPin, OUTPUT);
}
void loop() {
    digitalWrite(ledPin, HIGH);
    delay(1000);
    digitalWrite(ledPin, LOW);
    delay(1000);
}

Capacitores (201410064011)

Tipos (cerâmico, eletrolítico, poliéster), capacitância, aplicações

Indutores (202110272211)

Tipos, indutância, aplicações

Indutores na Eletrônica Básica

O que é um Indutor?

Os indutores, frequentemente chamados de bobinas ou solenoides, são componentes amplamente utilizados em circuitos eletrônicos. Sua principal característica é a capacidade de armazenar energia em forma de campo magnético, gerado pela passagem de corrente elétrica através de suas espiras.
Os indutores apresentam diversas propriedades importantes. Para compreender melhor seu funcionamento, construção e aplicações, é essencial explorar suas principais características, que serão detalhadas a seguir.

Definição: Um indutor é um componente eletrônico que armazena energia em um campo magnético.

Tipos de Indutores

As características construtivas dos indutores variam entre os diferentes modelos. A seguir, são apresentados os principais tipos de indutores:

Tipo de Núcleo	Descrição
Núcleo de Ar	Os indutores com núcleo de ar não usam nenhum tipo de material em seu núcleo. Embora tenham baixa indutância, os indutores de núcleo de ar não sofrem perdas associadas ao núcleo. Por esse motivo, são amplamente utilizados em circuitos de alta frequência.
Núcleo Laminado	Os indutores de núcleo laminado, como o nome indica, possuem um núcleo composto por finas lâminas de aço-silício revestidas com verniz. Esse tipo de indutor é utilizado em aplicações de baixa frequência, como em transformadores. Devido à sua construção, os indutores laminados apresentam uma significativa redução de perdas.
Núcleo Ferromagnético	Os indutores com núcleo de materiais ferromagnéticos são projetados para alcançar níveis mais elevados de indutância. Esses materiais têm a capacidade de intensificar e concentrar o campo magnético. No entanto, sua principal desvantagem é a ocorrência significativa de perdas durante o funcionamento.
Núcleo de Ferrite	Os indutores com núcleo de ferrite oferecem excelente desempenho em circuitos de alta frequência, além de apresentarem baixas perdas. Essas vantagens são devido ao uso de cerâmica ferromagnética, que é não condutora, no núcleo do indutor.
Indutor Toroidal	O indutor toroidal, geralmente fabricado com ferrite, possui a forma de um anel. Esse formato permite que o campo magnético siga um caminho fechado, o que reduz significativamente as perdas e aumenta a indutância do componente.

Aplicações

Os indutores têm uma ampla gama de aplicações em circuitos eletrônicos, incluindo:

Filtragem de Sinais: Para eliminar ruídos e interferências indesejadas nos sinais.
Armazenamento de Energia: Em circuitos de alimentação, como fontes de alimentação chaveadas.
Acoplamento de Sinais: Para transmitir sinais de alta frequência entre diferentes estágios de um circuito.
Atenuação de Corrente: Para limitar a corrente em circuitos específicos.
Controle de Velocidade: Em motores elétricos e circuitos de controle de potência.

Graças à sua capacidade de armazenar energia sob a forma de campo magnético, os indutores desempenham um papel fundamental em muitos circuitos eletrônicos, garantindo o funcionamento eficiente de diversos dispositivos que usamos no nosso dia a dia.

Suas vantagens e desvantagens

Vantagens	Desvantagens
Alta eficiência em armazenar energia.	Ocupam espaço físico em circuitos compactos.
Desempenho confiável em altas frequências.	Perdas devido a resistência do fio e histerese magnética

Indutância

A indutância é a medida que indica a capacidade de um indutor em armazenar energia na forma de um campo magnético. A unidade de medida para a indutância é o Henry (H), que é uma grandeza física associada aos indutores. Nos diagramas de circuitos, o indutor é geralmente representado pela letra "L".

É importante destacar que a energia armazenada em um indutor também pode ser expressa em Joules, representando a quantidade de trabalho necessária para estabelecer o campo magnético dentro do indutor.

Fatores que afetam a indutância

Número de espiras: Mais espiras aumentam a indutância.
Área do núcleo: Maior área resulta em maior indutância.
Material do núcleo: Materiais com alta permeabilidade magnética aumentam a indutância.
Comprimento da bobina: Bobinas mais longas tendem a ter menor indutância.

Fórmula para a Indutância

A indutância ( L ) de um indutor pode ser calculada pela seguinte fórmula:

$L = \frac{\mu \cdot N^2 \cdot A}{l}$

Onde:

( L ) é a indutância em Henry (H),
( μ ) é a permeabilidade do material do núcleo (em Henries por metro, H/m),
( N ) é o número de espiras do indutor,
( A ) é a área da seção transversal do núcleo (em metros quadrados, m²),
( l ) é o comprimento do caminho magnético (em metros, m).

Aplicações da Indutância

A indutância tem várias aplicações importantes em circuitos eletrônicos e sistemas de energia devido à sua capacidade de armazenar energia em forma de campo magnético.

Filtragem de Sinais: Usados em filtros para remover ruídos e interferências, como em circuitos de rádio e áudio.
Fontes de Alimentação: Em conversores DC-DC e AC-DC, indutores ajudam a armazenar e liberar energia de forma eficiente.
Armazenamento de Energia: Indutores podem armazenar energia em seu campo magnético, útil em sistemas de energia renovável e circuitos de armazenamento temporário.
Acoplamento de Sinais: Usados para acoplar sinais de alta frequência entre estágios de circuitos, como em transmissores de rádio.
Reatância Indutiva: Controlam a corrente em circuitos AC, sendo usados para limitar a corrente ou atenuar sinais.
Motores Elétricos: Indutores são essenciais em motores e geradores para gerar movimento ou converter energia elétrica em mecânica.
Sensores Indutivos: Detectam objetos metálicos através da variação do campo magnético, comuns em automação industrial.
Ressonância e Osciladores: Usados em circuitos ressonantes e osciladores para gerar sinais em frequências específicas, como em transmissões de rádio.
Chaveamento de Alta Frequência: Indutores com núcleo de ferrite são ideais para circuitos de modulação de largura de pulso (PWM) e alta frequência.

Referências

Componentes Ativos

Diodos

📘 O que são Diodos?
💡 Tipos de Diodos
📉 Curva Característica
📊 Aplicações da Curva Característica
🔧 Aplicações de Diodos
📚 Referências

📘 O que são Diodos?

Diodos são componentes eletrônicos semicondutores que permitem a passagem de corrente elétrica em apenas uma direção, bloqueando a direção oposta. Eles têm duas conexões: ânodo (terminal positivo) e cátodo (terminal negativo). Quando a tensão no ânodo é maior que no cátodo, o diodo conduz corrente. Caso contrário, ele bloqueia o fluxo de corrente.

💡 Tipos de Diodos

Existem diversos tipos de diodos, cada um com características e aplicações específicas. Alguns deles são:

Diodo Retificador: Utilizado em circuitos de retificação para converter corrente alternada (CA) em corrente contínua (CC) em fontes de alimentação.
Diodo Zener: Usado em reguladores de tensão, permitindo a passagem de corrente em polarização inversa quando a tensão atinge um valor específico.
Diodo LED: Emite luz quando conduz corrente, utilizado em displays e indicadores luminosos.

📉 Curva Característica

A curva característica de um diodo é um gráfico que relaciona a tensão aplicada ao diodo (geralmente no eixo horizontal, ou eixo x) com a corrente que flui através dele (no eixo vertical, ou eixo y). Essa curva ajuda a visualizar o comportamento do diodo em diferentes condições de operação, mostrando como ele reage a variações na tensão. Em outras palavras, ela "mapeia" o comportamento elétrico do diodo em diferentes condições.

Como interpretar a curva característica?

A curva característica de um diodo típico apresenta três regiões principais:

Região de Polarização Direta: Nessa região, a tensão aplicada é positiva, e a corrente aumenta rapidamente à medida que a tensão aumenta, indicando que o diodo está conduzindo corrente. A curva nesta região é exponencial, significando que a corrente aumenta rapidamente com um pequeno aumento de tensão acima da tensão de limiar.
Região de Polarização Reversa: Nessa região, a tensão aplicada é negativa, e a corrente é praticamente nula até que atinja uma tensão de ruptura, onde a corrente aumenta drasticamente. Normalmente, a curva nesta região é uma linha reta próxima de zero no eixo de corrente, indicando que a corrente é mínima até a tensão de ruptura.
Região de Ruptura: Nessa região, a tensão aplicada é negativa e atinge um valor crítico (tensão de ruptura), fazendo com que o diodo conduza uma grande corrente, podendo danificá-lo.

📊 Aplicações da Curva Característica

A curva característica de um diodo ajuda a prever como o diodo se comportará em circuitos com diferentes níveis de tensão, permitindo o projeto adequado de fontes de alimentação, reguladores de tensão e circuitos de proteção.

Em projetos com motores ou sensores, entender a curva característica permite calcular a corrente que fluirá em diferentes partes do circuito, assegurando que os componentes estejam corretamente dimensionados para evitar falhas.

🔧 Aplicações de Diodos

Diodos são utilizados em diversas aplicações, como:

Proteção de Pinos: Protegem os pinos digitais e analógicos do Arduino contra tensões inversas.
Circuitos de Retificação: Usados para garantir que a corrente flua corretamente em circuitos de motores e outras partes eletrônicas.
Circuitos de Acionamento de LEDs: Usados em sinais luminosos, como indicadores de status de sistemas e sensores. Controlam o brilho e a intensidade de LEDs.
Circuitos de Proteção de Motores: Protegem os motores contra correntes inversas.

📚 Referências

- https://materialpublic.imd.ufrn.br/curso/disciplina/1/47/3/5

Transistores

Os transistores são dispositivos semicondutores fundamentais na eletrônica moderna. Eles são usados para amplificar ou controlar o fluxo de corrente elétrica em circuitos eletrônicos. Em essência, os transistores atuam como interruptores ou amplificadores de corrente, permitindo o controle preciso do fluxo de elétrons em um circuito. Existem diferentes tipos de transistores, sendo os mais comuns os transistores bipolares e os transistores de efeito de campo (FETs). Tipos de Transistores

Transistor Bipolar de Junção (BJT):

Funcionamento: É controlado por corrente. Uma pequena corrente na base controla uma corrente maior entre o coletor e o emissor. Existem dois tipos principais:
- NPN: Corrente flui quando a base recebe uma tensão positiva em relação ao emissor.
- PNP: Corrente flui quando a base tem uma tensão negativa em relação ao emissor.
Regiões de Operação: Corte (não conduz), saturação (condução total) e ativa (amplificação de corrente).
Aplicações: Amplificação de sinais analógicos, controle de motores e circuitos de baixa potência.
- Exemplos: Amplificadores de áudio: Usados em amplificadores de sinais analógicos, como em caixas de som, microfones e rádios. Osciladores: Em circuitos geradores de sinais, como os usados em rádios AM/FM. Chaveamento em baixa potência: Controlam LEDs, pequenos motores e relés em circuitos simples

Transistor de Efeito de Campo (FET):

Funcionamento: Controlado por tensão no terminal "gate".
Tem três terminais: Gate (G), Source (S) e Drain (D).
- Existem subtipos: JFET: Conduz corrente sem tensão no gate; tensão negativa pode "fechar" o canal (canal N) ou positiva (canal P).

  MOSFET: Usado em chaveamento rápido, pode ser do tipo depleção (normalmente condutivo) ou enriquecimento (normalmente não-condutivo).
- Características: Alta impedância de entrada, eficiência energética e capacidade de operar em altas frequências.
- Aplicações: Conversores de potência, amplificação de sinais sensíveis, circuitos lógicos e controles digitais.
- Exemplos:
  - Amplificação de sinais de alta frequência: MOSFETs são comuns em amplificadores de RF usados em transmissores de celular e Wi-Fi. Circuitos lógicos digitais: São os blocos fundamentais de portas lógicas (AND, OR, NOT) usadas em processadores e memórias, m MOSFET CMOS (Complementary Metal-Oxide-Semiconductor) em um chip de smartphone.
  - Fontes de alimentação chaveadas: Controlam a energia em fontes de energia como carregadores de laptop e fontes ATX de computadores. Controle de motores: MOSFETs são usados para controlar motores DC e PWM (Modulação por Largura de Pulso) em drones e robôs.
Aplicações em Chaveamento
- BJT: Usado em circuitos onde a simplicidade e o baixo custo são essenciais, como relés e interruptores de corrente contínua.
- FET (MOSFET): Amplamente utilizado em chaveamento de alta velocidade em fontes de alimentação, inversores e circuitos digitais devido à eficiência e rápida resposta.
Aplicações em Amplificação
- BJT: Ideal para amplificar sinais de áudio e vídeo em circuitos de baixa potência, devido ao ganho de corrente.
- FET: Excelente para amplificar sinais fracos (como de sensores ou microfones) sem carregar a fonte do sinal, graças à alta impedância de entrada.
Comparação entre BJT e FET
- BJT: Melhor para aplicações que requerem controle de corrente precisa.
- FET: Preferido para circuitos de alta frequência, alta eficiência energética e aplicações onde a minimização do consumo de energia do controle é essencial.
Aplicações específicas por setor:
- Eletrônicos de consumo:
  - BJTs: Amplificação de sinais de microfones e captadores de instrumentos musicais.
  - FETs: Controle de telas OLED em televisores e smartphones.
- Comunicações:
  - BJTs: Osciladores em circuitos de rádio AM/FM.
  - FETs: Amplificadores de sinal de micro-ondas em satélites e torres de celular.
- Indústria automotiva:
  - BJTs: Circuitos de ignição de motores a combustão.
  - MOSFETs: Controle de portas automáticas ou faróis LED.
- Indústria médica:
  - BJTs: Circuitos analógicos de equipamentos como monitores de frequência cardíaca.
  - FETs: Imagens por ultrassom e sistemas de ressonância magnética.

Esses transistores são essenciais em diversas áreas da eletrônica, desde circuitos analógicos até digitais e aplicações de potência.

Referencia:

https://www.makerhero.com/guia/componentes-eletronicos/transistor/

https://www.manualdaeletronica.com.br/transistor-o-que-e-funcionamento-aplicacoes/

https://www.electricity-magnetism.org/pt-br/como-funciona-um-fet-em-um-circuito/

Circuitos Integrados

Amplificadores Operacionais (202110050111)

Um amplificador operacional (geralmente abreviado como amplificador op ou amp op) é um dispositivo eletrônico que amplifica a diferença de potencial (tensão) entre duas entradas, geralmente com ganho muito alto. Ele é um componente fundamental em circuitos analógicos e é utilizado em diversas aplicações, como amplificação de sinais, filtros, comparadores, osciladores e muito mais. Em circuitos modernos, amplificadores operacionais mais avançados, como os de baixo ruído ou alta velocidade, são frequentemente utilizados.

O amplificador operacional serve para manipular sinais elétricos de diversas formas, sendo amplamente utilizado em circuitos eletrônicos analógicos. Ele é uma peça-chave para criar circuitos que realizam operações matemáticas (daí o nome "operacional") ou para processar sinais, como amplificação, comparação e filtragem. Em resumo, o amplificador operacional é essencial para manipular sinais analógicos de maneira flexível e precisa, estando presente em praticamente todos os dispositivos eletrônicos modernos.

Os objetivos de um amplificador operacional estão diretamente relacionados às suas aplicações em circuitos eletrônicos. Ele é projetado para realizar uma ampla gama de funções analógicas de forma precisa e eficiente. Abaixo estão os principais objetivos:

Amplificação de Sinais
- Objetivo: Aumentar a amplitude de sinais fracos sem distorcê-los.
- Exemplo: Ampliar o sinal de um microfone ou sensor para um nível utilizável por outros dispositivos.
Processamento de Sinais
- Objetivo: Realizar operações matemáticas em sinais elétricos, como somar, subtrair, integrar ou derivar.
- Exemplo: Utilizado em controladores PID e filtros em sistemas de automação industrial.
Comparação de Níveis de Tensão
- Objetivo: Determinar qual de duas tensões é maior e produzir uma saída correspondente.
- Exemplo: Acionar alarmes ou circuitos baseados em uma mudança em sensores, como termostatos eletrônicos.
Isolamento entre Circuitos
- Objetivo: Atuar como um "buffer" (seguidor de tensão) para evitar que um circuito interfira no funcionamento de outro.
- Exemplo: Garantir que um sensor de baixa potência não seja sobrecarregado por outros componentes no circuito.
Criação de Filtros Ativos
- Objetivo: Permitir ou rejeitar certas frequências em sinais elétricos.
- Exemplo: Usado em sistemas de som para separar graves, médios e agudos.
Estabilização de Circuitos
- Objetivo: Garantir que a saída de um sistema seja linear e estável mesmo diante de variações na entrada.
- Exemplo: Regulação de tensão em fontes de alimentação.
Geração de Sinais
- Objetivo: Criar sinais periódicos (ondas senoidais, triangulares ou quadradas) ou impulsos.
- Exemplo: Utilizado em osciladores ou moduladores para telecomunicações.
Redução de Ruído
- Objetivo: Melhorar a relação sinal-ruído, garantindo que o sinal amplificado seja limpo e sem distorções indesejadas.
- Exemplo: Em sistemas de áudio ou instrumentação.

Aplicações Principais de um Amplificador Operacional

Instrumentação
Filtros ativos
Conversores de sinais
Controle de sistemas
Processamento de áudio

Considerações Importantes

Verificar limitações do Amplificador Operacional na folha de dados

Atentar para:

Tensão de offset
Corrente de polarização
Slew rate
Faixa de frequência de operação

Dicas Práticas

Sempre use fontes simétricas quando possível
Escolha o Amplificador Operacional adequado para cada aplicação
Considere as limitações de frequência e ganho
Faça proteção contra sobrecarga

Simbologia Básica

(+) Entrada inversora
(-) Entrada não-inversora
V+ Alimentação positiva
V- Alimentação negativa

Microcontroladores (202010357611)

Microcontroladores

Os microcontroladores desempenham um papel crucial no mundo moderno, estando presentes em uma vasta gama de dispositivos eletrônicos, desde eletrodomésticos até sistemas automotivos e aplicações industriais. Esses dispositivos são pequenas unidades computacionais que possuem recursos integrados, como memória, processador e periféricos, permitindo o controle preciso de funções específicas.

Introdução

Um microcontrolador é um circuito integrado que combina um processador, memória e periféricos de entrada/saída em um único chip. Ele é projetado para executar tarefas específicas em tempo real, sendo amplamente utilizado em sistemas embarcados. Os microcontroladores diferem de computadores convencionais por serem mais compactos, eficientes em termos de energia e otimizados para aplicações dedicadas.

Os microcontroladores podem ser encontrados em dispositivos como:

Aparelhos domésticos (micro-ondas, geladeiras, máquinas de lavar).
Automóveis (controle de motores, freios ABS, airbags).
Dispositivos médicos (monitores cardíacos, equipamentos de ultrassom).
IoT (Internet das Coisas), permitindo conectividade e automação.

Arquitetura Básica

A arquitetura de um microcontrolador geralmente segue dois modelos principais: Harvard ou Von Neumann. A diferença crucial entre essas arquiteturas está na separação ou unificação de memória de dados e memória de instruções:

Processador (CPU):
É o núcleo do microcontrolador, responsável pela execução de instruções e pelo controle do fluxo de dados entre os diferentes componentes.
Memória:
- ROM/Flash: Usada para armazenar o programa e dados não voláteis.
- RAM: Usada para armazenamento temporário de dados durante a execução do programa.
Periféricos de Entrada/Saída:
Permitem a interação do microcontrolador com dispositivos externos, como sensores, motores e LEDs.
Temporizadores e Contadores:
Essenciais para tarefas que requerem controle de tempo, como a geração de sinais PWM para motores.
Conversores Analógico-Digital (ADC):
Usados para interpretar sinais analógicos de sensores como temperatura e pressão.

Comparação com o Arduino

Embora o Arduino seja amplamente conhecido, ele é, na verdade, uma plataforma baseada em microcontroladores, geralmente da série ATmega (fabricados pela Atmel, agora Microchip). A principal diferença entre microcontroladores genéricos e o Arduino está na simplicidade de uso:

Característica	Microcontroladores Genéricos	Arduino
Complexidade	Requer conhecimento avançado em programação e hardware.	Interface amigável e suporte a iniciantes.
Programação	Linguagens como Assembly ou C/C++.	Ambiente de desenvolvimento próprio (IDE Arduino) com bibliotecas pré-configuradas.
Periféricos	Depende do fabricante e do modelo.	Geralmente inclui portas digitais, analógicas e conectividade básica.
Custo	Mais barato para produção em larga escala.	Maior custo devido à facilidade de uso e componentes adicionais.
Flexibilidade	Alta, mas exige mais conhecimento.	Limitada a módulos e shields compatíveis.

Enquanto microcontroladores oferecem flexibilidade e são amplamente utilizados em indústrias, o Arduino simplifica o processo de prototipagem, tornando-o ideal para estudantes e desenvolvedores iniciantes.

Aplicações dos Microcontroladores

Os microcontroladores são a base de uma ampla gama de aplicações devido à sua capacidade de controlar sistemas complexos de maneira eficiente. Exemplos de aplicações incluem:

Automação residencial: Controle de luzes, climatização e segurança.
Sistemas automotivos: Monitoramento de motores, airbags e sistemas de entretenimento.
Robótica: Controle de movimento, sensores e comunicação.
IoT (Internet das Coisas): Conexão de dispositivos inteligentes à internet para automação e análise de dados.

Referências

Explicação Arduino. Disponível em: https://pt.wikipedia.org/wiki/Arduino
Arduino ou microcontroladores para todos. Disponível em: https://www.tme.com/br/pt/news/about-product/page/42541/Arduino-ou-microcontroladores-para-todos/

Sensores e Atuadores

Sensores (202110271811)

1. Sensores de Temperatura

Os sensores de temperatura permitem medir a temperatura ambiente ou de objetos específicos. Existem diversos tipos compatíveis com o Arduino, cada um com características e aplicações particulares.

a) Termistores (NTC e PTC)

Funcionamento: Termistores são resistores cuja resistência varia com a temperatura.
- NTC (Coeficiente de Temperatura Negativo): Resistência diminui com o aumento da temperatura.
- PTC (Coeficiente de Temperatura Positivo): Resistência aumenta com o aumento da temperatura.
Integração com Arduino: Conectados em um divisor de tensão, permitem ao Arduino ler a variação de tensão correlacionada à temperatura.
Aplicações: Controle de temperatura em sistemas de aquecimento, monitoramento ambiental.

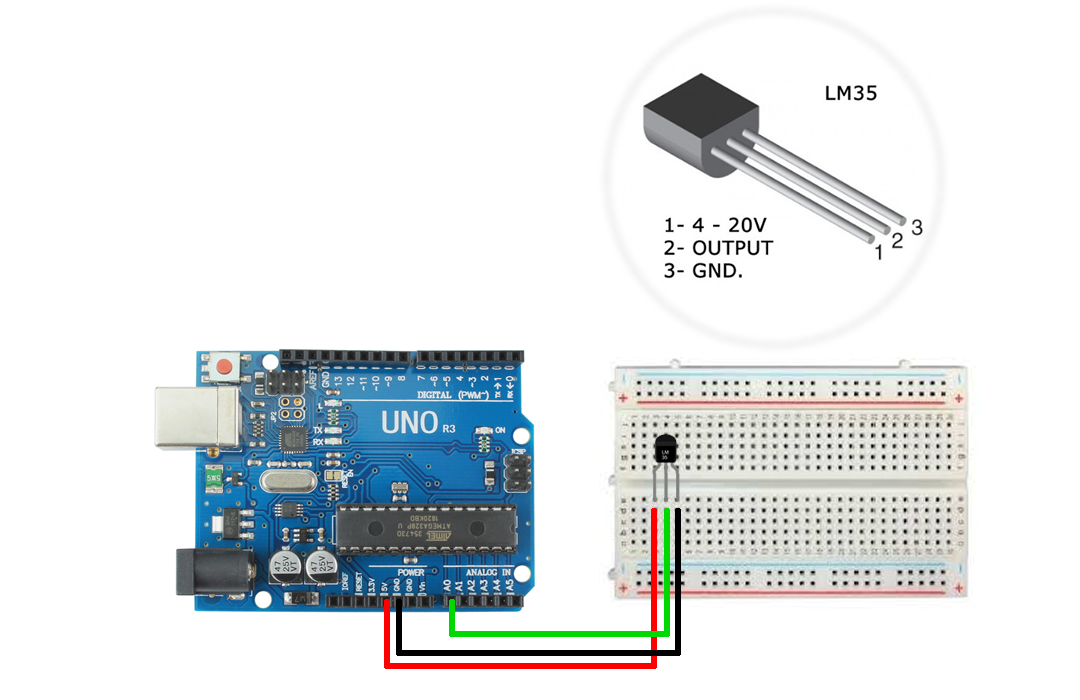

b) Sensores Analógicos (LM35, TMP36)

Funcionamento: Produzem uma tensão de saída proporcional à temperatura medida, geralmente em mV/°C.
Integração com Arduino: A saída analógica é conectada a uma entrada analógica do Arduino, permitindo a leitura direta da temperatura após conversão.
Aplicações: Termômetros digitais, sistemas de climatização.

c) Sensores Digitais (DS18B20, DHT11, DHT22)

Funcionamento: Fornecem dados de temperatura em formato digital, eliminando a necessidade de conversão analógica-digital.
Integração com Arduino: Utilizam protocolos de comunicação como One-Wire (DS18B20) ou proprietários (DHT11/DHT22), necessitando de bibliotecas específicas.
Aplicações: Monitoramento climático, automação residencial.

Considerações Importantes

Precisão e Faixa de Medição: Escolha o sensor adequado com base na precisão necessária e na faixa de temperatura a ser medida.
Calibração: Alguns sensores podem requerer calibração para garantir medições precisas.
Bibliotecas e Suporte: Verifique a disponibilidade de bibliotecas para facilitar a integração com o Arduino.

2. Sensores de Luz

Sensores de luz permitem que o Arduino detecte e meça a intensidade luminosa do ambiente, sendo úteis em aplicações que requerem resposta às mudanças de iluminação.

a) Fotoresistores (LDR - Light Dependent Resistor)

Funcionamento: A resistência elétrica varia inversamente com a intensidade da luz incidente.
Integração com Arduino: Conectados em um divisor de tensão, a variação na resistência resulta em uma mudança na tensão lida pelo Arduino.
Aplicações: Sistemas de iluminação automática, detectores de dia/noite.

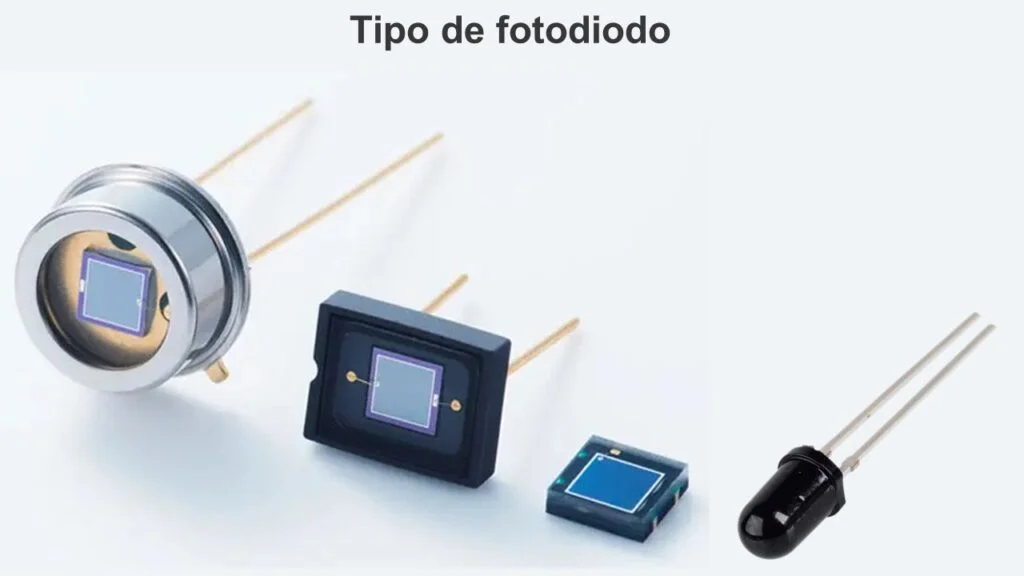

b) Fotodiodos e Fototransistores

Funcionamento:
- Fotodiodos: Convertem luz em corrente elétrica.
- Fototransistores: Amplificam a corrente em resposta à luz.
Integração com Arduino: Podem ser utilizados em modo fotovoltaico ou fotocondutor, conectados a entradas analógicas ou digitais.
Aplicações: Sensores de chama, comunicação óptica.

c) Sensores de Luz Digitais (BH1750, TSL2561)

Funcionamento: Medem a intensidade luminosa e fornecem os dados via interfaces digitais como I2C.
Integração com Arduino: Necessitam de bibliotecas específicas para comunicação via I2C.
Aplicações: Medições precisas de iluminação, sistemas de controle de brilho.

Considerações Importantes

Sensibilidade Espectral: Verifique a faixa espectral de sensibilidade do sensor (luz visível, infravermelho, ultravioleta).
Interferências Ambientais: Proteja o sensor de fontes de luz indesejadas que possam afetar a leitura.
Resposta Temporal: Considere a velocidade de resposta do sensor para aplicações que requerem detecção rápida.

3. Sensores de Proximidade

Sensores de proximidade detectam a presença ou ausência de objetos próximos sem contato físico, sendo amplamente utilizados em automação e robótica.

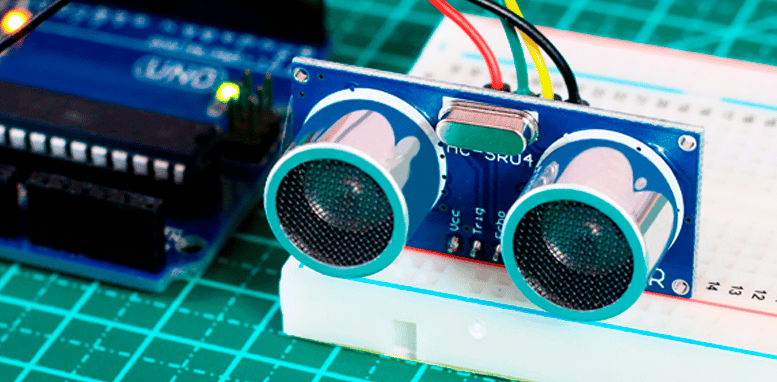

a) Sensores Ultrassônicos (HC-SR04)

Funcionamento: Emitem pulsos ultrassônicos e medem o tempo de retorno do eco para calcular a distância até um objeto.
Integração com Arduino: Utilizam pinos digitais para trigger e echo, e requerem cálculo do tempo de viagem do som.
Aplicações: Sistemas de estacionamento, robôs evitadores de obstáculos.

b) Sensores Infravermelhos (Sharp GP2Y0A21YK0F)

Funcionamento: Medem a reflexão de um feixe de luz infravermelha para determinar a distância.
Integração com Arduino: Fornecem uma saída analógica proporcional à distância do objeto.
Aplicações: Detecção de presença, contagem de objetos.

c) Sensores Indutivos e Capacitivos

Funcionamento:
- Indutivos: Detectam objetos metálicos através da alteração do campo magnético.
- Capacitivos: Detectam materiais dielétricos alterando o campo elétrico.
Integração com Arduino: Fornecem uma saída digital indicando a presença ou ausência de um objeto.
Aplicações: Detecção de peças em linhas de montagem, sensores de nível.

d) Sensores de Toque (TTP223)

Funcionamento: Detectam a mudança na capacitância quando tocados pelo usuário.
Integração com Arduino: Saída digital conectada a um pino de entrada do Arduino.
Aplicações: Botões touch, interfaces homem-máquina.

Considerações Importantes

Alcance e Precisão: Selecione o sensor com base na distância máxima de detecção e precisão necessária.
Ambiente de Operação: Condições como poeira, umidade e interferências eletromagnéticas podem afetar o desempenho.
Ângulo de Detecção: Considere o ângulo de abertura do sensor para garantir a detecção adequada.

Dicas Adicionais

Leitura de Datasheets: Sempre consulte o datasheet do sensor para entender suas especificações e requisitos. Bibliotecas Disponíveis: Aproveite as bibliotecas disponíveis na comunidade para facilitar a programação e integração. Protoboard e Shields: Utilize protoboards ou shields para facilitar as conexões durante o desenvolvimento.

Referências

MARGOLIS, Michael. Arduino cookbook: recipes to begin, expand, and enhance your projects. 2. ed. Sebastopol: O'Reilly Media, 2020. ARDUINO. Arduino documentation. Disponível em: https://www.arduino.cc/reference/en/. Acesso em: 3 dez. 2024. STACK OVERFLOW. Discussões e soluções para sensores Arduino. Disponível em: https://stackoverflow.com. Acesso em: 3 dez. 2024.

Atuadores (201910072711)

Os atuadores são dispositivos que convertem energia em movimento mecânico, sendo amplamente utilizados para realizar tarefas automáticas em diversos sistemas eletromecânicos. Eles desempenham um papel crucial em sistemas de controle, transformando sinais de controle em ações físicas, como movimentar, girar ou empurrar objetos.

Entre os atuadores mais comuns, destacam-se os motores DC, servomotores e motores de passo, que apresentam características específicas para diferentes aplicações.

Motores DC

Os motores de corrente contínua (DC) são amplamente utilizados devido à sua simplicidade, eficiência e facilidade de controle. Esses motores funcionam convertendo energia elétrica em energia mecânica por meio da interação entre um campo magnético e uma corrente elétrica.

Características principais:

Velocidade ajustável através da variação da tensão aplicada.
Controle simples, geralmente exigindo um controlador básico.
Adequados para aplicações que requerem rotações contínuas, como ventiladores, bombas e robótica básica.

Vantagens:

Controle de velocidade e torque eficiente.
Custos relativamente baixos.

Limitações:

Necessitam de manutenção periódica devido à presença de escovas em motores tradicionais.

Servomotores

Os servomotores são motores controlados por feedback, projetados para fornecer alta precisão no controle de posição, velocidade ou torque. Eles são frequentemente utilizados em robótica, sistemas CNC (controle numérico computadorizado) e automação industrial.

Características principais:

Incluem um sistema de controle integrado que ajusta automaticamente o desempenho com base no feedback do sensor.
Permitem alta precisão e repetibilidade de movimentos.
Funcionam tanto em modos contínuos quanto em posicionamento angular.

Vantagens:

Excelente precisão e resposta rápida.
Capacidade de manter posição ou torque constante.

Limitações:

Custo mais elevado em comparação com motores DC comuns.
Requerem um controlador mais sofisticado.

Motores de Passo

Os motores de passo (ou motores passo a passo) dividem uma rotação completa em "passos" discretos e controláveis, permitindo que eles se movam em incrementos precisos. São ideais para aplicações que exigem controle rigoroso de posicionamento, como impressoras 3D, scanners e sistemas de automação.

Características principais:

Cada pulso elétrico representa um incremento fixo na rotação.
Não requerem sensores de feedback para controle básico.
Funcionam bem em sistemas que exigem movimentos repetitivos e precisos.

Vantagens:

Alta precisão de posicionamento.
Estrutura simples e robusta.
Facilidade de controle usando sinais digitais.

Limitações:

Torque reduzido em altas velocidades.
Possibilidade de perda de passo se sobrecarregados.

Considerações

Ao escolher um atuador, é essencial considerar os requisitos da aplicação, como precisão, torque, velocidade, custo e ambiente de operação. Enquanto os motores DC são ideais para aplicações gerais de rotação contínua, os servomotores oferecem controle sofisticado para aplicações de alta precisão, e os motores de passo se destacam em sistemas que demandam movimentos discretos e repetitivos.

Referências

3. Introdução ao Arduino

O que é Arduino? (202110048411)

Hardware do Arduino

Placa Arduino (201910350611)

Pinos digitais e analógicos (202010077411)

Alimentação (202420657550)

Software do Arduino

IDE do Arduino (202110047911)

A IDE do Arduino (Integrated Development Environment) é a ferramenta oficial para escrever, compilar e enviar códigos (sketches) para placas Arduino e microcontroladores compatíveis. É uma interface intuitiva, projetada para facilitar o desenvolvimento de projetos com hardware embarcado, mesmo para iniciantes.

Visão Geral da Interface da IDE do Arduino

Ao abrir a IDE do Arduino, você verá os seguintes elementos principais:

Barra de Menu: Localizada no topo da janela, com opções como Arquivo, Editar, Sketch, Ferramentas e Ajuda. Essas opções permitem salvar, abrir sketches, ajustar configurações e muito mais.

Barra de Botões: Logo abaixo do menu, temos botões para ações rápidas, que explicaremos em detalhes adiante.

Área de Código: O espaço principal onde você escreve seus programas em linguagem C/C++.

Console de Mensagens: Exibe mensagens de erro, status de compilação e envio, e outros logs do sistema.

Barra de Status: Mostra informações como porta serial conectada e o tipo de placa selecionada.

Monitor Serial: Ferramenta para interagir com a placa em tempo real, enviando e recebendo dados pela interface serial.

Funções dos Botões da IDE

Verificar (✔️)

Compila o código para verificar se há erros de sintaxe ou lógica. Ele não envia o código para a placa, mas ajuda a identificar problemas no programa.

Enviar (→)

Compila e envia o código para a placa Arduino conectada. Para que funcione, você deve selecionar a porta serial correta em Ferramentas > Porta.

Novo (📄)

Abre um novo sketch em branco.

Abrir (📂)

Permite abrir sketches salvos anteriormente.

Salvar (💾)

Salva o sketch atual.

Monitor Serial (🔍)

Abre o monitor serial, usado para enviar e receber dados em tempo real com a placa.

Bibliotecas no Arduino

As bibliotecas são conjuntos de funções pré-escritas que ajudam a controlar hardware ou realizar tarefas específicas, como usar sensores, motores ou se comunicar por protocolos como I2C ou SPI.

Adicionar Bibliotecas

Pelo Gerenciador de Bibliotecas:

Vá em Sketch > Incluir Biblioteca > Gerenciar Bibliotecas....

Procure a biblioteca desejada, clique nela e pressione "Instalar".

Importando Manualmente:

Baixe a biblioteca como um arquivo ZIP.

Vá em Sketch > Incluir Biblioteca > Adicionar Biblioteca .ZIP... e selecione o arquivo baixado.

Adicionar Novos Microcontroladores

A IDE do Arduino permite programar microcontroladores de terceiros, como ESP8266, ESP32 e ATtiny. Para isso, você precisa adicionar as placas ao gerenciador de placas.

Passos para Adicionar Novos Microcontroladores:

Adicione o URL do Gerenciador de Placas:

Vá em Arquivo > Preferências.

No campo URLs Adicionais para Gerenciador de Placas, insira o link fornecido pelo fabricante do microcontrolador.

Clique em "OK".

Instale o Pacote de Placas:

Vá em Ferramentas > Placa > Gerenciador de Placas....

Procure o microcontrolador desejado, clique em "Instalar".

Selecione a Placa:

Vá em Ferramentas > Placa e selecione o modelo do microcontrolador que você adicionou.

Exemplos Visuais

Abaixo estão imagens para ilustrar os principais elementos e configurações da IDE:

Interface Principal da IDE:

Gerenciador de Bibliotecas:

Gerenciador de Placas:

Essas ferramentas tornam a IDE do Arduino uma solução prática para iniciantes e profissionais no desenvolvimento de sistemas embarcados.

Estrutura básica de um sketch (202110048311)

Estrutura Básica de um Sketch para Arduino

1. Introdução aos Sketches

Um sketch no ambiente Arduino é um programa completo que pode ser carregado e executado em uma placa Arduino. Diferente de linguagens de programação tradicionais, sketches em Arduino seguem uma estrutura específica e simplificada, projetada para facilitar a programação de microcontroladores.

2. Componentes Fundamentais de um Sketch

2.1 Estrutura Básica

Todo sketch Arduino possui duas funções principais obrigatórias:

setup(): Função executada uma única vez quando o Arduino é iniciado
loop(): Função executada continuamente após o setup()

Exemplo mínimo:

void setup() {
  // Código de inicialização executado uma vez
}

void loop() {
  // Código principal executado repetidamente
}

2.2 Diretivas de Inclusão

Incluem bibliotecas necessárias para funcionalidades específicas:

#include <Biblioteca.h>

2.3 Declaração de Variáveis Globais

Variáveis acessíveis em todas as funções do sketch:

const int pinoLED = 13;  // Definição de pino
int contador = 0;        // Variável global

3. Função `setup()`

3.1 Propósitos Principais

Inicializar comunicações seriais
Configurar modos de pinos (entrada/saída)
Definir configurações iniciais

Exemplo:

void setup() {
  Serial.begin(9600);        // Inicializa comunicação serial
  pinMode(pinoLED, OUTPUT);  // Configura pino como saída
}

4. Função `loop()`

4.1 Características

Executa repetidamente após setup()
Contém a lógica principal do programa
Pode incluir:
- Leitura de sensores
- Controle de atuadores
- Tomada de decisões
- Execução de algoritmos

Exemplo:

void loop() {
  // Código executado continuamente
  if (condição) {
    // Ações específicas
  }
}

5. Estruturas de Controle

5.1 Condicionais

if (condição) {
  // Código executado se condição for verdadeira
} else {
  // Código alternativo
}

5.2 Laços de Repetição

for (int i = 0; i < 10; i++) {
  // Repete 10 vezes
}

while (condição) {
  // Repete enquanto condição for verdadeira
}

6. Funções Personalizadas

Podem ser criadas para modularizar o código:

void minhaFuncao() {
  // Código da função
}

void setup() {
  minhaFuncao();  // Chamada da função
}

7. Boas Práticas

Comentar o código
Usar nomes significativos para variáveis
Modularizar o código
Tratar possíveis erros
Usar constantes para valores fixos

8. Exemplo Completo

// Declarações globais
const int pinoSensor = A0;
const int pinoLED = 13;
int valorSensor = 0;

void setup() {
  Serial.begin(9600);
  pinMode(pinoLED, OUTPUT);
}

void loop() {
  valorSensor = analogRead(pinoSensor);

  if (valorSensor > 500) {
    digitalWrite(pinoLED, HIGH);
  } else {
    digitalWrite(pinoLED, LOW);
  }

  delay(100);  // Pequena pausa
}

9. Dicas Avançadas

Utilize interrupções para eventos
Aproveite bibliotecas especializadas
Gerencie eficientemente a memória
Otimize o consumo de energia

Referências Bibliográficas

BANZI, M. Primeiros Passos com Arduino. São Paulo: Novatec, 2011.

MCROBERTS, M. Arduino Básico. São Paulo: Novatec, 2011.

MONK, S. Programação com Arduino II: Passos Avançados com Sketches. Bookman, 2014.

Programação Básica

Variáveis e tipos de dados (202110272411)

Programação Básica: Variáveis e Tipos de Dados

A programação é a base da computação, e entender conceitos fundamentais como variáveis e tipos de dados é essencial para qualquer programador. Esses conceitos formam a base para o desenvolvimento de software, permitindo o armazenamento e manipulação de informações de maneira eficaz. Este trabalho explora o conceito de variáveis e tipos de dados, suas definições, características e a importância no desenvolvimento de programas.

Definição de Variáveis

Variáveis são espaços na memória do computador usados para armazenar dados que podem ser modificados durante a execução de um programa. Elas possuem um nome, um tipo de dado e um valor inicial. O valor de uma variável pode ser alterado ao longo do tempo, o que permite a manipulação de dados dinâmicos durante a execução de um programa.

Características das Variáveis:

Nome: Identificador usado para acessar a variável.
Tipo de Dado: Define o tipo de informação que a variável pode armazenar.
Valor Inicial: O valor que a variável possui quando é criada.

Declaração de Variáveis

A declaração de uma variável envolve especificar o tipo de dado e o nome da variável. O tipo de dado determina que tipo de valor a variável pode armazenar, como números inteiros, ponto flutuante, caracteres, etc.

Exemplo em C: int idade; // Declaração de uma variável do tipo inteiro. idade = 25; // Atribuição de valor à variável.

Exemplo em Python: idade = 25 // Não é necessário declarar o tipo explicitamente.

Tipos de Dados

Os tipos de dados definem a natureza dos valores que podem ser armazenados em uma variável. Eles variam de acordo com a linguagem de programação, mas os mais comuns incluem:

Inteiro (int): Armazena números inteiros, positivos ou negativos, sem casas decimais.
Ponto Flutuante (float, double): Armazena números com casas decimais.
Caractere (char): Armazena um único caractere, como letras e símbolos.
Booleano (bool) (char): Armazena valores lógicos true (verdadeiro) ou false (falso).
String: Representa uma sequência de caracteres, como palavras ou frases.

Tipos de Dados Compostos

São tipos que podem agrupar múltiplos valores.

Array (vetor): Coleção de elementos do mesmo tipo.
Objetos (Object): Estrutura que pode conter múltiplos tipos de dados.

Importância e Aplicações

Armazenamento e Processamento de Dados: Variáveis permitem que os programas manipulem dados de forma eficiente. Desde simples cálculos até a criação de complexos sistemas de banco de dados, as variáveis são fundamentais.
Controle de Fluxo: O uso de variáveis é essencial no controle de decisões dentro de um programa.
Reutilização e Modularidade: A capacidade de armazenar informações em variáveis possibilita a reutilização de valores e o aumento da legibilidade e modularidade do código.
Eficiência e Desempenho: Escolher o tipo de dado correto é crucial para a eficiência do programa. Por exemplo, usar um tipo int quando se precisa de um valor flutuante pode resultar em erros, enquanto escolher um tipo double para armazenar valores inteiros pode desperdiçar memória desnecessariamente.

Considerações Finais

O domínio sobre variáveis e tipos de dados é indispensável para qualquer pessoa que deseja aprender a programar. Esses conceitos são a base para tarefas simples e complexas em linguagens de programação modernas. Ao entender como utilizar variáveis corretamente, é possível criar programas mais robustos, eficientes e organizados.

Referências

Cormen, Thomas H., et al. Introduction to Algorithms. 3ª ed. MIT Press, 2009.
Sweigart, Al. Automate the Boring Stuff with Python: Practical Programming for Total Beginners. 2ª ed. No Starch Press, 2019.
Zelle, John M. Python Programming: An Introduction to Computer Science. Franklin, Beedle & Associates Inc., 2010.
Documentation Python. Tipos de Dados. Disponível em: https://docs.python.org/3/library/stdtypes.html

Estruturas de controle (202110049611)

•Conceito Básico

As estruturas de controle constituem elementos nucleares da programação, proporcionando aos programas a capacidade de tomar decisões, executar ações repetitivas e processar comandos de forma condicional. No contexto específico da programação para Arduino, essas estruturas são instrumentos fundamentais para definir o comportamento de dispositivos conectados, permitindo respostas dinâmicas a estímulos externos, como sinais de sensores, e a execução de sequências operacionais repetitivas.

•Tipos de Estruturas de Controle

-Condicionais:

if/else: Mecanismo que permite a execução seletiva de blocos de código com base em condições específicas, possibilitando respostas programáticas a diferentes cenários.

if (sensorValue > 500) { digitalWrite(ledPin, HIGH); // Ativa o LED quando o valor do sensor ultrapassa 500 } else { digitalWrite(ledPin, LOW); // Desativa o LED em caso contrário }

switch/case: Ferramenta avançada para gerenciar múltiplas condições de forma estruturada e legível, ideal para implementar máquinas de estado e seleções múltiplas.

switch (mode) { case 1: // Processamento específico para Modo 1 break; case 2: // Processamento específico para Modo 2 break; default: // Comportamento padrão ou tratamento de estados não mapeados break; }

-Laços de Repetição:

for: Projetado para executar um bloco de código um número predeterminado de vezes, otimizando processos iterativos e sequenciais.

for (int i = 0; i < 10; i++) { digitalWrite(ledPin, HIGH); delay(500); digitalWrite(ledPin, LOW); delay(500); }

while: Estrutura que repete um bloco de código continuamente enquanto uma condição específica permanece verdadeira, permitindo processamentos dinâmicos.

while (sensorValue < 500) { digitalWrite(ledPin, HIGH); // Continuará executando até que o valor do sensor ultrapasse 500 }

do/while: Variação do laço while que garante a execução inicial do bloco de código, mesmo antes da verificação da condição, assegurando pelo menos uma iteração.

do { digitalWrite(ledPin, HIGH); } while (sensorValue < 500);

•Aplicações Práticas

Automação Inteligente: Estruturas condicionais viabilizam a criação de sistemas automatizados, como sistemas de iluminação que respondem a detecções de movimento ou variações ambientais. Robótica Avançada: Laços de repetição possibilitam o controle preciso de movimentos cíclicos, fundamentais para a navegação e execução de tarefas por sistemas robóticos. Interfaces Interativas: Comandos condicionais permitem a implementação de interfaces responsivas, capazes de interpretar e reagir a diferentes entradas do usuário, como acionamentos de botões ou ajustes de potenciômetros.

•Considerações

As estruturas de controle transformam programas em sistemas verdadeiramente dinâmicos e adaptáveis, sendo componentes essenciais na criação de soluções tecnológicas interativas e inteligentes. No ecossistema Arduino, o domínio dessas estruturas é crítico para o desenvolvimento de projetos inovadores, eficientes e com alto grau de flexibilidade comportamental.

•Referências:

Monk, Simon. Programming Arduino: Getting Started with Sketches. McGraw-Hill, 2016.
Arduino.cc. Control Structures. Disponível em: https://www.arduino.cc/en/Tutorial/BuiltInExamples/ControlStructures

Funções (201910402211)

Referências

4. Projetos Práticos com Arduino

Controle de LED (202310053411)

Leitura de Sensores (202110048211)

Leitura de Sensores

A leitura de sensores é um processo essencial em sistemas embarcados, automação e IoT. Sensores permitem capturar grandezas físicas e transformá-las em informações que podem ser processadas por microcontroladores ou computadores.

📖 O que é um Sensor?

Um sensor é um dispositivo que detecta uma grandeza física ou química (como temperatura, luz ou pressão) e a converte em um sinal elétrico utilizável.

Exemplos de grandezas detectadas:

Temperatura
Luminosidade
Pressão
Umidade
Movimento
Aceleração

Sensores são fundamentais para transformar fenômenos do mundo real em dados digitais ou analógicos que possam ser utilizados em sistemas inteligentes.

🛠️ Componentes Envolvidos na Leitura

Principais etapas no processo de leitura:

Sensor: Captura a grandeza física.
Conversor Analógico-Digital (ADC): Converte o sinal analógico em digital.
Microcontrolador: Interpreta os sinais para tomada de decisão.
Fonte de Alimentação: Mantém o sistema estável.
Interface de Comunicação: Protocolos como GPIO, I2C, SPI ou UART.

🔍 Classificação dos Sensores

1. Sensores Analógicos

Geram sinais contínuos (geralmente tensão ou corrente).
Exemplo: Sensor de temperatura LM35.

2. Sensores Digitais

Transmitem informações em forma de dados binários.
Exemplo: Sensor de umidade e temperatura DHT11.

3. Sensores Ativos

Precisam de fonte de energia para operar.
Exemplo: Sensor ultrassônico HC-SR04.

4. Sensores Passivos

Utilizam a energia do ambiente para funcionar.
Exemplo: Fotodiodos.

📋 Processo de Leitura de Sensores

Passo 1: Conexão Física

Verifique o datasheet do sensor.
Conecte os pinos ao microcontrolador.
Exemplo:
- Pino de sinal → Entrada analógica/digital.
- Pino de energia → VCC (3.3V ou 5V).
- Pino GND → Terra.

Passo 2: Configuração do Microcontrolador

Configure os pinos e o protocolo de comunicação (I2C, SPI, UART ou GPIO).

Passo 3: Captura de Dados

Leia os sinais em intervalos regulares.
Use filtros para reduzir ruídos.

Passo 4: Processamento

Converta os dados para uma unidade compreensível (ex.: Celsius, Lux, etc.).

🌟 Exemplos de Sensores e Aplicações

1. Sensor de Temperatura - LM35

Sinal analógico proporcional à temperatura.
Aplicações: Termômetros digitais, climatização.

2. Sensor de Luminosidade - LDR

A resistência do LDR varia com a intensidade de luz.
Aplicações: Controle de luminárias, sensores automáticos.

3. Sensor Ultrassônico - HC-SR04

Mede distância usando pulsos ultrassônicos.
Aplicações: Robótica, controle de estacionamento.

📊 Protocolos de Comunicação Comuns

1. GPIO (Pino Digital ou Analógico)

Comunicação básica e direta.
Exemplo: LDR.

2. I2C (Inter-Integrated Circuit)

Protocolo de barramento serial.
Exemplo: Sensor MPU6050.

3. SPI (Serial Peripheral Interface)

Comunicação síncrona e rápida.
Exemplo: Sensor de pressão BMP280.

4. UART (Universal Asynchronous Receiver-Transmitter)

Comunicação assíncrona.
Exemplo: Sensor GPS.

🛠️ Exemplo Prático: Leitura de um LDR com Arduino

Circuito:

Conecte o LDR e um resistor de 10kΩ em série.
Conecte a junção ao pino analógico do Arduino.

Código:

const int ldrPin = A0; // Pino analógico conectado ao LDR

void setup() { Serial.begin(9600); // Inicializa a comunicação serial }

void loop() { int ldrValue = analogRead(ldrPin); // Lê o valor do LDR Serial.println(ldrValue); // Exibe o valor no monitor serial delay(500); // Aguarda 500 ms }

Leitura de Sensores

Resultado

Os valores exibidos no monitor serial variam com a luz incidente.

📷 Galeria de Imagens

Leitura de Sinal Analógico:

Sensor DHT11:

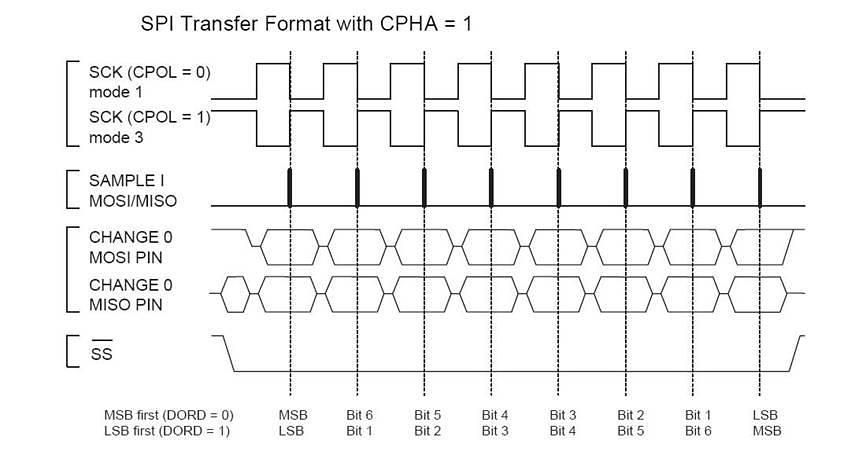

Diagrama de Comunicação SPI:

🌟 Desafios Comuns e Soluções

Ruído no Sinal:
- Use filtros passa-baixa ou médias móveis.
Calibração Incorreta:
- Consulte o datasheet para ajustar corretamente.
Conexão Física:
- Certifique-se de que os pinos estão conectados corretamente.

📚 Referências

Arduino Reference
Wikipedia sobre Sensores
Datasheets de sensores específicos.

Controle de Motores (201910351011)

O controle de motores é uma das aplicações mais comuns no desenvolvimento de projetos práticos com Arduino. Ele envolve conceitos de eletrônica, programação e controle de sistemas eletromecânicos. Abaixo, apresento ideias e orientações detalhadas para diferentes projetos envolvendo motores:

1. Controle de Motor DC com PWM

Descrição Geral:
Um motor DC é simples e amplamente usado em projetos que necessitam de rotação contínua. Para controlar sua velocidade, utilizamos a técnica de Modulação por Largura de Pulso (PWM). Essa técnica permite regular a quantidade de energia que chega ao motor ao alternar rapidamente entre os estados ligado e desligado.

Funcionamento Detalhado:

Modulação por Largura de Pulso (PWM):
- PWM funciona variando o tempo em que o sinal está ligado (estado HIGH) em um ciclo de tempo fixo. Esse "duty cycle" é expresso em porcentagem, onde 0% significa que o motor está desligado e 100% que está na potência máxima.
- Por exemplo, um duty cycle de 50% faz o motor girar a metade de sua velocidade máxima.
Uso de Drivers de Motor:
- Motores DC geralmente requerem correntes mais altas do que o Arduino pode fornecer diretamente. Um driver, como o L298N, amplifica o sinal PWM e fornece a corrente necessária ao motor.
- O driver também permite controlar o sentido de rotação, enviando sinais adicionais para alternar a polaridade nos terminais do motor.
Controle de Velocidade:
- Um potenciômetro pode ser usado para gerar um valor analógico, que o Arduino converte em um valor digital (de 0 a 255). Esse valor é mapeado para o duty cycle do PWM, ajustando a velocidade do motor em tempo real.

2. Controle de Motor de Passo

Descrição Geral:
Motores de passo são usados em aplicações que exigem precisão no controle de posição e movimento, como impressoras 3D e máquinas CNC. Eles se movem em passos discretos em vez de rotação contínua, permitindo um controle exato de ângulo e direção.

Funcionamento Detalhado:

Como Funcionam os Motores de Passo:
- Internamente, o motor de passo possui bobinas que são energizadas em uma sequência específica, criando campos magnéticos que puxam os ímãs do rotor em pequenos incrementos, chamados "passos".
- Cada passo corresponde a um deslocamento angular fixo (ex.: 1.8° para motores de 200 passos por revolução).
Modos de Operação:
- Passo Cheio: Energiza uma bobina por vez para mover o rotor um passo de cada vez. É o modo mais básico.
- Meio Passo: Energiza parcialmente duas bobinas ao mesmo tempo, permitindo maior suavidade no movimento e dobrando a resolução angular.
- Microstepping: Usa pulsos controlados para criar movimentos ainda mais suaves e precisos, ideal para aplicações de alta precisão.
Uso de Drivers:
- Drivers como ULN2003, A4988 ou DRV8825 simplificam o controle, convertendo sinais do Arduino em sequências de pulsos. Alguns drivers permitem configurar o tipo de passo por meio de jumpers.
Controle de Movimento:
- O Arduino envia comandos de número de passos e direção. É possível ajustar a velocidade alterando a frequência dos pulsos enviados.

3. Controle de Servo Motor

Descrição Geral:
Servos são motores especializados para controle de posição precisa em um intervalo limitado (geralmente de 0° a 180°). Eles são ideais para braços robóticos, guinchos ou sistemas de direcionamento.

Funcionamento Detalhado:

Como Funcionam os Servos:
- O servo possui um motor DC interno, um circuito controlador e um potenciômetro embutido que mede a posição do eixo. Ele compara a posição atual com a posição desejada e ajusta o motor para alinhar as duas.
Controle por Pulsos:
- O ângulo é determinado pela duração do pulso enviado para o servo. Por exemplo:
  - 1 ms → 0°
  - 1.5 ms → 90°
  - 2 ms → 180°
- O sinal de controle é enviado continuamente em intervalos de 20 ms.
Integração com o Arduino:
- O Arduino gera esses pulsos automaticamente ao usar bibliotecas específicas para servo, tornando o controle simples e eficiente.
Aplicações:
- Controle de portas, guinadas em veículos robóticos e articulações de robôs.

4. Robô Seguidor de Linha

Descrição Geral:
O robô seguidor de linha usa sensores para detectar uma linha (geralmente preta) sobre um fundo claro. Motores DC ajustam a direção e a velocidade do robô com base nos dados dos sensores, permitindo que ele siga o trajeto.

Funcionamento Detalhado:

Sensores IR:
- Sensores infravermelhos são posicionados na parte inferior do robô. Eles emitem luz infravermelha e medem a intensidade da luz refletida.
- Linhas escuras refletem menos luz, enquanto superfícies claras refletem mais. Essa diferença é detectada pelo sensor e convertida em um sinal analógico ou digital.
Lógica de Controle:
- Se o sensor esquerdo detecta a linha, significa que o robô precisa corrigir sua direção, acelerando o motor direito para girar para a esquerda.
- Se ambos os sensores detectarem a linha, o robô segue em frente.
- Se nenhum sensor detectar a linha, o robô pode parar ou procurar a linha novamente.
Motores e Driver:
- Dois motores DC controlados por um driver (como L298N) ajustam a direção e a velocidade do robô com base nas leituras dos sensores.
Ajuste Fino:
- A sensibilidade dos sensores pode ser ajustada para diferentes tipos de superfícies e iluminação, garantindo que o robô opere de forma estável.

5. Controle de Motor com Bluetooth

Descrição Geral:
Motores DC ou servos podem ser controlados remotamente via um smartphone usando um módulo Bluetooth. Isso permite criar sistemas interativos e móveis.

Funcionamento Detalhado:

Módulo Bluetooth:
- Um módulo como HC-05 recebe comandos enviados pelo smartphone via um aplicativo de controle Bluetooth.
- Esses comandos são transmitidos ao Arduino como strings ou números.
Interpretação dos Comandos:
- O Arduino processa os comandos e executa ações correspondentes, como alterar a velocidade de um motor DC ou mover um servo para um ângulo específico.
Exemplo de Operação:
- Enviar "F" (Forward) pelo aplicativo faz o motor girar para frente.
- Enviar "B" (Backward) faz o motor girar para trás.
- Para servos, enviar números como "90" posiciona o motor no ângulo correspondente.
Aplicações:
- Carrinhos controlados remotamente, robôs interativos e sistemas de automação.

Referências

Arduino PWM Motor Control
Documentação oficial do Arduino sobre controle de PWM. Disponível em:
https://www.arduino.cc/en/Tutorial/PWM
Motor Driver L298N
Guia prático para uso do driver L298N no controle de motores DC. Disponível em:
https://lastminuteengineers.com/l298n-dc-stepper-driver-arduino-tutorial/
Stepper Motor Control with Arduino
Tutorial completo sobre motores de passo e Arduino. Disponível em:
https://www.arduino.cc/en/Tutorial/StepperMotor
Servo Motor Control
Introdução ao controle de servos utilizando a biblioteca Servo.h. Disponível em:
https://www.arduino.cc/en/Reference/Servo
Building a Line Following Robot
Artigo sobre a construção de um robô seguidor de linha com sensores IR. Disponível em:
https://www.circuitdigest.com/microcontroller-projects/arduino-line-follower-robot
HC-05 Bluetooth Module with Arduino
Tutorial sobre como integrar o módulo Bluetooth HC-05 ao Arduino. Disponível em:
https://howtomechatronics.com/tutorials/arduino/bluetooth-control-using-hc-05/
Motor Control Best Practices
Dicas gerais para controle seguro e eficiente de motores com Arduino. Disponível em:
https://create.arduino.cc/projecthub

Name		Name	Last commit message	Last commit date
Latest commit History 44 Commits
.gitignore		.gitignore
LICENSE		LICENSE
README.md		README.md

License

oangelo/intro-robotica-eletrica-arduino

Folders and files

Latest commit

History

Repository files navigation

Introdução à Robótica: Eletricidade, Eletrônica e Arduino

Apontamentos Importantes

1. Fundamentos de Eletricidade

Conceitos Básicos

Carga elétrica (202110272411)

Carga Elétrica: Conceito, Propriedades e Aplicações Práticas

1. O que é Carga Elétrica?

Unidade de Medida

Princípios Fundamentais

2. Lei de Coulomb

3. Propriedades da Carga Elétrica

3.1. Quantização da Carga

3.2. Conservação da Carga

4. Aplicações Práticas da Carga Elétrica

4.1. Eletrização dos Corpos

4.2. Corrente Elétrica

4.3. Aplicações Tecnológicas

5. Considerações Finais

Referências Bibliográficas

Corrente elétrica (202110049611)

Tensão (201910402211)

Resistência (202310053411)

Resistência Elétrica: Conceito, Fatores Influenciadores e Aplicações Práticas

Fatores que Influenciam a Resistência Elétrica

Aplicações Práticas da Resistência Elétrica

Referências Reais e Avanços Tecnológicos

Considerações Finais

Referências

Lei de Ohm (202110048211)

Lei de Ohm

📖 O que é a Lei de Ohm?

🔍 Conceitos Principais

1. Tensão (V)

2. Corrente (I)

3. Resistência (R)

📊 Fórmulas Derivadas

⚡ Exemplos Práticos

Exemplo 1: Calcular a Tensão

Exemplo 2: Calcular a Corrente

🖼️ Diagramas e Imagens

Circuito Simples Representando a Lei de Ohm

🌟 Importância da Lei de Ohm

📚 Referências

Circuitos em Série e Paralelo (201910351011)

Referências

2. Eletrônica Básica

Componentes Passivos

Resistores (202010358111)

Conceito e Funcionamento

Tipos de Resistores

Código de Cores

Aplicações Práticas

Exemplo de Uso

Circuito Simples com LED:

Capacitores (201410064011)

Indutores (202110272211)

Indutores na Eletrônica Básica

O que é um Indutor?

Tipos de Indutores

Aplicações

Suas vantagens e desvantagens

Indutância

Fatores que afetam a indutância

Fórmula para a Indutância

Aplicações da Indutância

Referências

Componentes Ativos

Diodos

Como interpretar a curva característica?

Transistores

Circuitos Integrados

Amplificadores Operacionais (202110050111)

Microcontroladores (202010357611)

Microcontroladores

3. Função `setup()`

4. Função `loop()`
