최근에 전국 269만 초중고학생들이 학교에서 수업을 받고 있지만 10명 중 1명은 불안해서 또는 의심 증상이 있다는 이유로 학교에 가지 않고 있으며, 학교 전체가 등교를 미룬 곳도 800곳을 넘어서고 있다.

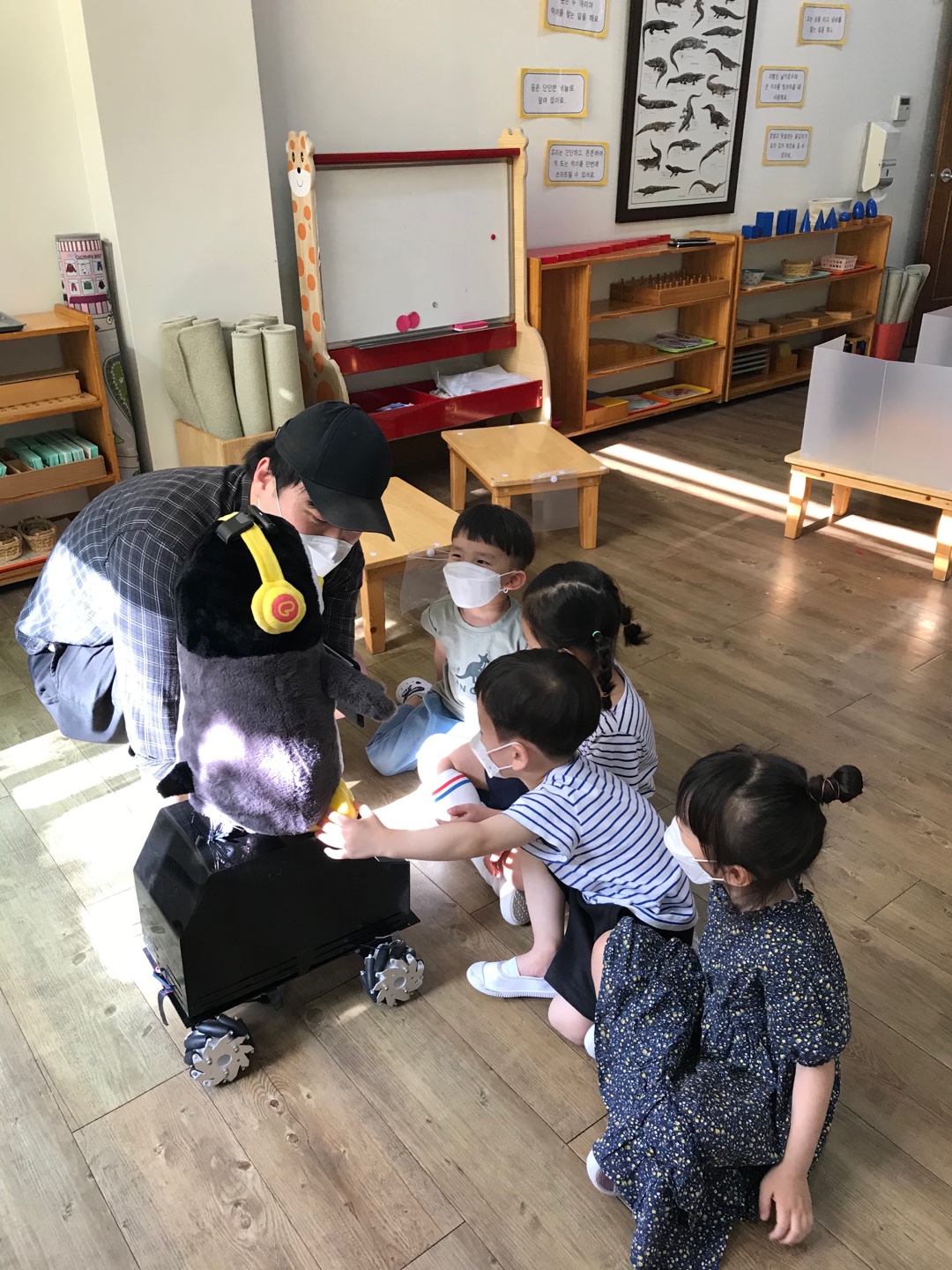

이에 학부모의 불안이 고조되고 있는 현 상황에서 학부모들이 가정 및 직장에서 아이의 건강상태 및 심리상태를 비대면으로 모니터링을 하고, 아이들에게 친숙한 펭수로봇을 통해 질병관리본부에서 제작한 감염병예방수칙을 홍보하면서 아이들의 표정변화 등을 빅데이터 및 AI 기술을 적용한 시제품을 개발하기로했다.
- Cross-Platform인 Kivy를 활용한 UI/UX 설계 및 구현
- 로봇에서 전송되는 정보를 활용한 빅데이터 시각화 설계 및 구현
- 아이들의 그림정보를 획득하여 AI분석을 위한 피쳐분석 설계 및 구현
- CAT검사와 비슷한 단어분석검사를 이용한 AI분석을 위한 피쳐분석 설계 및 구현
- docker image를 이용한 서버구축
- PySpark를 기반으로 관리자, 어린이, 부모용 로그인정보 DB설계 및 구현
- Hadoop, PySpark를 활용한 데이터 레이크 및 데이터 웨어하우스 설계 및 구현
- flask 웹앱 소스파일을 클라우드 서버에 올리기
- flask 서버를 호스팅하고 외부에서 접속
-
Kivy에는 자주쓰는 BoxLayout, GridLayout, FloatLayout등을 포함해 8개정도의 레이아웃을 가지고 있는데 각각 조금씩의 차이는 있지만 결국은 버튼이나 라벨등을 넣기위한 공간입니다.
그리고 이 레이아웃들은 공간을 특정한 크기가 아니라 비율로 나타내게 되는데 이것으로 인해 위에서 언급한 Kivy의 Flexible한 특성을 살려 어느Android기계나 다른 운영체제에 쉽게 호환됩니다 -
Widget은 Kivy의 GUI 인터페이스의 기본 빌딩 블록으로써 Canvas화면에 그리는 데 사용할 수 있는 툴로써 사용했습니다. widget은 이벤트를 수신하고 이에 동적으로 반응 하는데, 이때 다른 GUI 프로그램과 다르게 위치와 크기를 비율로 설정할 수 있어 어떤 장치에서든지 쉽게 호환되는 점이 마음에 들었습니다.
- 여기서 widget의 y축 크기가 0.5라고 되어있고, 이 말은 즉 부모 layer의 세로축 길이의 50%를 차지한다는 것을 의미하여 이 코드는 widget의 크기를 static하지않고 dynamic하게 만들어 줬습니다.
- 응용 프로그램이 점점 복잡 해짐에 따라 widget 트리 구성과 Binding의 명시적인 선언이 상세하고 유지 관리가 어려운 것이 일반적인데 비해 kivy는 kv라는 자기만의 language를 제공해줬습니다. 여기서 kivy는 각 widget마다 id를 지정하여 kv밖 python 파일에서 해당하는 widget을 컨트롤 할 수 있었고, 버튼 Call-Back 함수로 kv파일 외부에서도 kv파일을 컨트롤 할수 있었습니다
- 프로젝트 진행중 파일을 모듈화하던중에 파일을 분리하자 보통 root경로를 이용하여 python파일에서 작업하게 되는데 모듈이 떨어져 있으니 root경로가 원하는 경로로 설정되지 않았습니다. 처음에 내부클래스를 중첩으로 쌓아서 원하는 widget에 접근하려고했으나 실패했고, 그냥 단순하게 상위,하위 widget에 접근해야겠다는 생각이 들어 documentation을 보았고 kivy위젯의 parent, children 속성을 발견하고, 이용해 다시 id에 접근할수있었습니다
-
로봇에서 json 형태로 데이터가 날아오고 처음에는 list를 다루듯이 split함수와 join, 그리고 조건문을 사용하여 데이터를 parse하려고 시도하였으나 모든 예외 사항을 기술할 수 없었고 python의 Regular Expression을 이용하여 주민등록번호를 추출하기로 했습니다.
-
첫째로 주민등록번호 앞6자리 생년월일을 기술하고 싶어서 숫자에 관한 정규식 표현을 찾아보았고 두가지 표현이 가능 했습니다. 첫째는 ‘\d’ 로 digit의 약자 즉 0~9의 숫자를 표현 하는것이었습니다. d앞에 \가 붙은 이유는 영문자 그대로의d와 메타문자로써 쓰고싶은 d를 구분하기 위함 이었습니다. 이는 파이썬에서 경로를 따올 때 역슬래쉬가 붙은 경로를 일일이 수정한 경험이 있어서 받아들이는데 어렵지 않았습니다.
숫자의 두 번째 표현방법은 [0~9]입니다. 여기는 두가지 정규식 개념이 섞어있는데 하나는 ‘[]’와 또하나는 ‘~’입니다 대괄호는 [ab] 괄호 안의 문자가 여럿중 아무거나 와도 된다는 의미고 0~9는 0부터9까지 연속되는 숫자의 모음이라는 의미입니다. 고로[0~9]는 0~9까지숫자중 하나의 숫자, 즉 숫자 하나를 의미합니다. -
생년월일의 태어난 연도는 \d\d로 표현할수 있고 \d{2}로 표현할 수도있는데 뒤의 {}표현은 바로 앞에 나온 패턴, 즉 숫자하나가 나오는 패턴을 2번 반복하겠다는 의미로써 자주 다뤄보게 되었습니다.
태어난 달을 구하기 위해서는 (0[1~9]|1[0~2]) 패턴을 써서 뽑아냈는데, 왼쪽 오른쪽 패턴이 | 표현으로 나뉘어져 있는데 이는 ‘또는’을 위미하는 ‘OR’로써 0[1~9]는 01~09월 OR 1[0~2]는 10~12월로 ‘|’ 구분자로 01~12까지 명시적으로 가능한 달만 뽑아낼수 있었습니다. 같은 방식을 적용하여 다음의 정규식을 짰고 시작을 의미하는 ^과 문장의 끝을 의미하는$를 이용해서 패턴을 명확히했습니다. ‘^\d{2}(0[1-9]|1[0-2])(0[1-9]|[12][0-9]|[3][01])-[1][0-9]{6}$' 이 정규식 표현으로 대량의 데이터에서 주민등록번호 정보만을 뽑을 수 있었습니다.
- 전송되는 데이터를 통해 시간 시각화의 한 종류인 막대그래프를 그리기로 했습니다. 시간에 따라 바뀌는 체온을 나타내고 싶었기에 정규식으로 체온 패턴을 ‘\d{2}.\d'로 뽑아냈습니다. 그다음 pyspark sql 쿼리를 이용해 시간데이터를 시간단위로 groupby함수를 썼습니다.groupby 함수를 쓰게되면 groupby['컬럼명']으로 나머지 컬럼중 numeric한 자료들의 평균,합산등을 구할수있고, 이 프로젝트에서는 mean()함수를 통해 체온을 평균을 내주어서 각 x축을 시간단위, y축을 시간단위로 mean()하여 평균체온을 뽑아내 막대그래프를 그릴수 있었습니다
- OpenCV는 모듈 식 구조로 되어있어 패키지에 여러 개의 공유 라이브러리가 포함되어 있습니다. 모션 추정, 배경 감산 및 object 추적 알고리즘을 포함하는 비디오 분석 모듈인 Video 모듈을 통해 아이들의 그림으로부터 opencv 라이브러리를 통해 contour를 추출합니다. coutour란 동일한 색 또는 동일한 Color Intensity를 가진 부위의 가장자리 경계를 연결한 선입니다. 뽑아낸 contour중 점처럼 작은 contour는 if 조건문으로 제외하고 의미있는 크기를 가진 contour를 rentangle 함수로 좌표를 찾아 시각화고 특징 추출해서 그림 내에서 특정 피쳐를 뽑아낼 수 있었습니다.
- Word2Vec방법을 이용하였습니다. Word2Vec은 의미공간이라는 고차원 공간에 각 단어의 좌표값을 부여하는데 이 공간에서 각 좌표값의 숫자는 의미를 지니지 않습니다. 예를 들어 2차원 평면에서 비슷한 의미를 가지는 단어들은 비슷한 위치에 뭉쳐 있을텐데 이런 방법을 응용하여 10차원 혹은 그 이상의 벡터값을 로봇으로부터 받은 데이터의 단어로부터 추출하여 벡터공간에 모든 단어들을 입력합니다. 그러면 긍정적 의미를 지닌 단어들은 비슷한 의미를 지닌 단어들과 뭉쳐있을 것이고 그 벡터공간을 분석해서 지금 단어 벡터공간에서 가장 밀도가 높은 부분을 현재 아이의 감정상태로 추정 할 수 있습니다.
-
Docker 이미지는 여러 계층으로 구성된 파일로 Docker 컨테이너에서 코드를 실행하는 데 사용됩니다. Docker 사용자가 이미지를 실행하면 그 이미지를 기반으로 컨테이너가 실행됩니다
-
이미지를 컨테이너로 띄우면 컨테이너 내부에서 8888번으로 주피터 노트북을 호스팅 하고 있었는데 따로 포트포워딩을 해야 한다는 사실을 처음에 이해하지 못했습니다. 그래서 netstat -nap으로 내부 포트도 확인하고 외부 공유기 서버에도 접근하여 접속을 시도했지만 실패했고, 그 이후에 포트포워딩 개념을 공부하여 컨테이너를 run을 사용하여 실행할 때 -p옵션으로 제 호스트와 도커 컨테이너를 포트포워딩 할수있었습니다. 그 외에도 -it, --name, -v 같이 쉘이 접속하기, 컨테이너 이름정하기, 폴더마운팅하기 명령어를 익혔습니다. 하지만 폴더 마운팅을 시행했을때 커널이 잡히지 않는 오류가 나서 git으로 자료를 보내기로 했습니다.
- pyspark RDD는 Resilient Distributed DataSet의 약자로 클러스터의 여러 시스템에 분산 된 데이터 요소의 분산 모음으로 Spark Core에서는 RDD는 변경할 수 없는(Immutable) 데이터의 집합으로 cluster 내의 여러 노드에 분산되있는 자료로써 최근까지 자주 쓰였던 스파크의 데이터 형식이었습니다. 하지만최근에는 pyspark dataFrame을 더 자주 사용해서 저도 dataframe을 이용하기로 했습니다. dataframe이 SparkSQL를 사용할수 있고 Schema로 구성된 분산 된 데이터 모음이기 때문입니다. 명명 된 열에 관리자, 어린이 등의 속성들을 정의하여 DB를 구축하고 DB를 다룰수 있도록 SPARK SQL을 제공해주어서 기본적으로 알고있는 sql구문을 적용하기가 수월했습니다.
-
SparkSession은 Spark의 기초가 되는 function 들과 상호작용할 수 있게 해주는 도구로써 DataFrame 과 Dataset APIs 를 사용하여 Spark 프로그래밍을 할 수 있도록 해 주는데 전송받은 데이터( dataStreaming, jason, sql, csv)를 스파크 dataframe으로 처리하고 하둡의 HDFS 분산처리 시스템을 이용하여 저장합니다. hdfs는 Hadoop Distrebuted File System의 약자로 데이터를 분산저장하는데 있어서 데이터 덩어리를 일정 크기로 쪼개어 첫 번째 worker-node에 저장합니다. 그러면 첫 번째 node는 자신에게 저장된 데이터를 복제하여 옆 노드에게 넘겨주게되고 이 과정에서 하나의 노드가 shutdown 되더라도 다른 노드에서 데이터를 받아올수 있도록 Fault tolerance를 설계할수있습니다
-
mapreduce란 분산저장과 비슷하게 데이터처리도 분산으로 하는 개념을 말합니다. map과 reduce과정으로 나뉘어져 있으며 map은 데이터들을 key,value로 모으고 key를 기준으로 정렬하여 reduce에 넘기게 되는데 그러면 reduce에서는 key기준으로 단 하나의 value가 남을 때까지 reduce를 계속하여 작업합니다
key를 아동 이름으로하고 value값을 체온이라고 놔뒀을때 key값을 기준으로 정렬한뒤에 reduce에서 value값이 하나가 남을때까지 평균치를 구해주면 마지막에 key,value값이 아동이름과 체온값1개로 reduce되어집니다 -
PySpark는 다양한 소스로부터 실시간 스트리밍 데이터 처리가 가능한데 python의 TCP socketTextStream 통신을 이용해서 lambda 아키텍쳐를 구성합니다. lambda 아키텍쳐란 대량의 데이터를 실시간으로 분석하기 어려우니 batch로 미리 만든 데이터와 실시간 데이터를 혼합해서 사용하는 방식으로 batch로 일정주기마다 배치 뷰를 만들어 냅니다. 그리고 동일한 데이터를 실시간 데이터 처릴 통해 real-time 뷰를 만들고 이 두개를 혼합해 분석을 할때 실시간 데이터가 반영된 분석을 할 수 있습니다.
batch view를 만들어 내는곳은 Hadoop/HDFS, MR로 데이터를 저장하고 mapReduce로 데이터를 분석해서 batch view를 생성하고, real-time view를 생성하는 곳은 실시간 데이터에서 view를 생성하여 두 view를 비교할 수 있습니다.
- 안드로이드앱과 연동되는 웹앱을 구현하기 위해서 파이썬의 웹 프레임워크중 하나인 flask를 이용하기로 했습니다. 플라스크의 가볍지만 커스텀이 가능한 특성 때문에 프로젝트에 더 잘 어울릴거라고 생각했고 서버로는 GCP클라우드를 이용하기로 결정했습니다. 작성한 파일을 클라우드 서버에 전송하기위해 filzilla를 이용하기로 했는데 여기서는 SSH 통신 개념을 이용해서 public key와 private key를 생성하고 public키는 통신하고자 하는 서버에 등록하고 private key는 제 바탕화면에 등록했습니다. 자신이 클라이언트가 되어 private key를 가지고 서버와 통신합니다. 저는 putty를 통해 공개키/비밀키를 생성하고 우분투서버에 공개키를주고 제pc의 암호키를 이용해 클라우드 서버와 통신해서 python 실행 파일을 옮겼습니다
- flask 서버를 호스팅 했지만 외부 ip로 접속이 잘 되지 않았습니다. 처음에는 내부 포트포워딩이 문제인줄 알고 사설ip에서 공인ip 로 접근하여 내부 위부 포트 포워딩을 하려고 준비했으나 리눅스 명령어에 익숙하지 않아 성공하지 못했고, 이후 관련 Guide를 보니 클라우드 방화벽 설정을 필요로 하였고 flask의 default-port 인 5000번 포트를 열고나서 외부에서도 접근할 수 있는 웹서버 호스팅에 성공했습니다
kivy, docker, hadoop 모두 처음이고 힘들었지만, 가장 이해하기 어려웠던 개념은 각 개체마다의 통신과 연결 고리였습니다 키비에서 python과 kv언어가 데이터를 주고받는 방법, docker컨테이너가 호스트와 포트를 연결하는 방법, filezilla를 통해 두 서버가 서료 자료공유를 하는방법등 제게는 네트워크 통신이 너무나 추상적인 개념으로 다가와서 괴로웠습니다. 그때부터 네트워크 관련 자료들을 찾아보기 시작했고 외부ip와 내부ip의 개념을 수직적인 관계라고 정의 내리고 이해하자 내부ip에서 또 가상환경을 만들면 외부,내부와같이 내부ip와 내부ip안의 가상환경 또한 수직적인 관계가 잡힌다는 것을 이해하자 다른 소켓통신, filezill라를 통한 자료공유등을 이해하게 되었습니다. 하지만 아직 hdfs와 각 노드를 clustering 하는 기술들에 대한 이해가 부족하다고 생각하여 GCP 클라우드를 통해 Hadoop-Ecosystem을 구축.
