籃球是一項風靡全球的運動，根據教育部體育署的調查，有運動的民眾最常從事的運動項目中，籃球為第四名（8.8%），而沒有運動習慣的民眾最有可能從事的運動項目中，籃球則為第五名（3.6%）。而為確保比賽的公平性，每場籃球比賽都會錄製影片。近年來隨著方便快速的網路傳輸技術蓬勃發展，人們能輕鬆獲得大量的籃球比賽影片。透過這些影片，球迷得以關注喜愛的球星、教練能夠協助球隊分析戰術、球員亦可回顧自己的表現等。然而，觀看整段比賽影片是非常耗時的，在一場球賽中，最大亮點往往是進球的時刻，因此我們希望建立一個能在影片中自動判斷出進球時刻並剪輯進球片段的系統，幫助使用者快速得到想要的資訊。
除此之外，我們也發現到近年來由於新冠病毒的肆虐，大大改變了民眾的運動模式。根據教育部體育署的調查，在家運動的比例（15.3%）較109年（9.0%）大幅增加6.3%，同時為了不群聚打球，熱愛籃球的民眾們只能個別練習相關的訓練動作，對於打球的熱忱往往大不如前，運動頻率隨之下降。因此，我們希望建構一個智慧籃球運動的程式，讓使用者能夠記錄與監測自己的運動狀況，並透過與其他使用者互動、比較的方式，在疫情期間也可以提升打球的動力，重拾運動熱忱同時提高個人的免疫力。
欲判斷是否進球，最直覺的方法是透過籃球是否通過籃筐的位置來判定，此方法雖簡單明瞭，但此方法問題在於，觀賞者所獲取的籃球影片，通常不會同時提供兩種以上的視角，因此若單以拍攝影片之鏡頭視角來判斷，可能會發生籃球與籃筐位置確實重疊，但籃球卻未真正進入籃筐的情況，將會造成判斷錯誤的問題。
因此在這次專題中，需要解決
- 辨識籃球和藍筐
- 確認是否進球
這兩項問題，以下是我們找到的相關研究:
- 參考文獻[1] Ratgeber, L., Ivankovic, Z., Gojkovic, Z., Milosevic, Z., Markoski, B., & Kostic–Zobenica, A. (2019). Video Mining in Basketball Shot and Game Analysis. Acta Polytechnica Hungarica, 16(1), 7-27.
利用將畫面轉換成HSV顏色模型的方式辨識籃球和籃筐，並依照籃球在通過籃筐上方區域後是否通過籃框下方區域來決定是否進球。- 優點:每秒減少2/3的畫面使用來提高辨識速度而不影響準確度，因為利用球是否通過籃筐上方與下方作為判斷依據，這件事的發生不會快到以至於在減少的畫面集合中沒有被記錄下來
- 缺點:籃球到籃筐下方區域時，可能會受到球員的干擾而影響判定結果，且此方法無法判斷籃球是從籃筐內部還是外部通過，可能會造成籃球與籃筐範圍重疊但未進入籃筐卻被誤判成進球的情況。
- 參考文獻[2] Fu, X. B., Yue, S. L., & Pan, D. Y. (2021). Camera-based basketball scoring detection using convolutional neural network. International Journal of Automation and Computing, 18(2), 266-276.
利用YOLO模型判斷出籃筐位置，並利用圖像差分找出移動中的物體，最後依照此物體是否有通過籃筐位置來判斷是否進球。- 優點:只要籃球有通過籃筐範圍就會被判斷成有進球，所以進球一定會被判斷出來
- 缺點:無法判斷籃球是從籃筐內部還是外部通過，可能會造成籃球與籃筐範圍重疊但未進入籃筐卻被誤判成進球的情況。
- 參考文獻[3] Huang, C. L., Shih, H. C., & Chen, C. L. (2006, July). Shot and scoring events identification of basketball videos. In 2006 IEEE International Conference on Multimedia and Expo (pp. 1885-1888). IEEE.
用SVM(Support Vector Machine)來辨識籃球與籃筐，並將籃球依照是否被籃網覆蓋區分為在籃筐內、在籃筐外兩種類別。- 優點:可以在籃球和籃筐重疊時分辨出籃球是否在籃筐內
- 缺點:過程中每一幀畫面都要判斷SVM的分數以確定籃球和籃筐的位置，故處理影片的速度較慢。

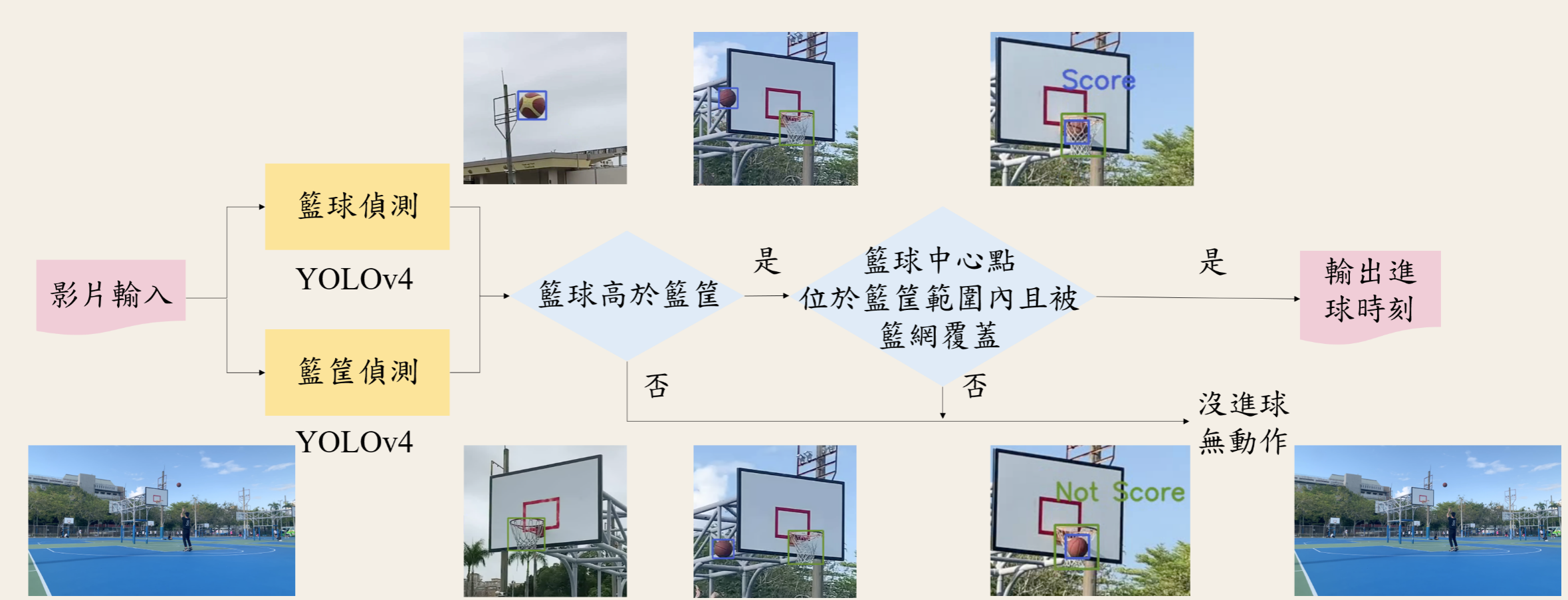

所提方法的架構圖如下
接下來會依序說明各步驟
-
物件辨識模型 (用來辨識籃球與籃框)
- 採用YOLOv4

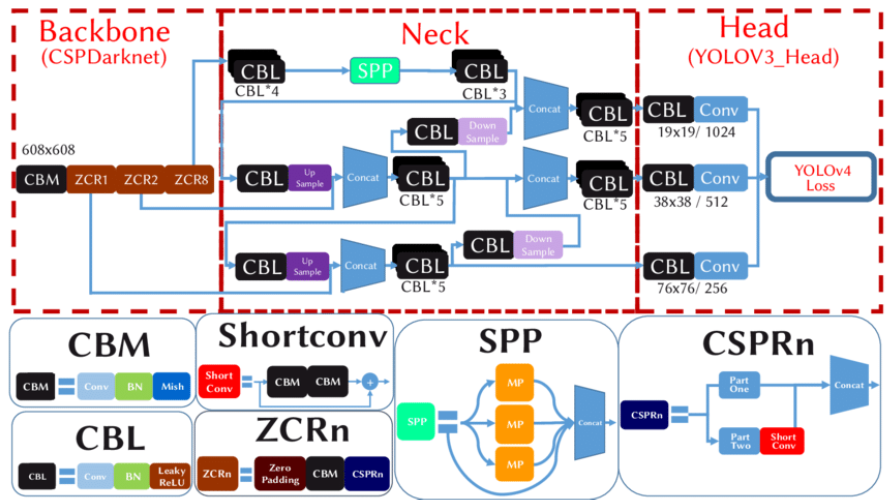

- 主要架構為
- Backbone：CSPDarknet53
- Neck：SPP + PAN
- Head：YOLOv4
-
判斷進球
- 籃球是否高於籃筐:在進球前籃球一定需要高於籃筐，所以我們利用籃球最低點的位置是否高於籃筐最高點作為投籃開始的判斷依據，而投籃結束的依據則是籃球最高點低於籃筐最低點，我們會在這段區間內進行進球的判斷
- 籃球中心點是否位於籃框範圍內且被籃網覆蓋
- 判斷籃球中心點座標是否位於籃筐範圍內：在投籃過程中，籃球中心點必定要進入籃筐範圍內才有可能是一顆投進的球，因此我們將此標準作為進球的第一步判斷
- 判斷籃球在是否在籃筐內部：當上述成立時，代表這幀照片有兩種可能的情況：
- 籃球在籃筐內部
- 籃球與籃筐位置重疊，但籃球在籃筐外部
- 為了解決誤判的情況，在訓練籃筐模型時將標記的類別分為兩種：有進球的籃筐與沒進球的籃筐，如果籃筐範圍內有籃球而且籃網將籃球覆蓋住，就會被標示為有進球，其餘則標成沒進球
我們的網頁主要是依據下圖的functional map做設計
而網頁的架設是使用Django
我們是使用SQLite建構資料庫，並使用Django提供的models.py操作資料庫，管理介面如下。
這部分的內容主要分為 1. 自動判斷進球時刻的剪輯系統 2. 前端網頁 這兩個部分
程式為Basketball_Scoring_Detection/final.py
利用YOLOv4模型進行辨識，在判斷影片中的是否有進球後，將進球片段擷取出來。(此處的詳細做法如設計原理中所示，這邊主要說明如何單獨執行此檔案)
要執行此檔案需要先創建一個python3.6的環境
conda create --name (your env name) python=3.6進入環境後執行以下指令下載requirements.txt
（執行網頁程式碼也需要此環境）
pip install -r requirements.txt隨後下載model_datas到與final.py的同目錄下，並更改final.py第9、10行的影片輸入位置和名稱，及第13行的精華片段輸出位置，完成後即可使用。
python final.py這部分的程式在bballApp
會顯示1. 目前天氣以及今天是否適合打球 2. 近七日的相關賽事
用get取得json，並將內容篩選為我們所需的資料
程式為bballApp/mainsite/weather.py
作用:用來取得未來八小時的天氣預報
資料來源1:https://opendata.cwb.gov.tw/fileapi/v1/opendataapi/F-C0032-001?Authorization=CWB-A89DDEBE-215B-4AE4-AA1B-7A7F52C58235&downloadType=WEB&format=JSON
資料來源2:https://data.epa.gov.tw/api/v2/aqx_p_432?api_key=fdac918f-b34b-4dd6-94b2-338ea65d1a3f&format=json
python weather.py程式為bballApp/mainsite/future_game.py
作用:取得未來七天的賽程及資訊
資料來源: https://data.nba.com/data/10s/v2015/json/mobile_teams/nba/{year}/league/00_full_schedule.json
year為賽季開始的年份
例如現在的賽季為2021年度: https://data.nba.com/data/10s/v2015/json/mobile_teams/nba/2021/league/00_full_schedule.json
function用法:
- get_NBA_schedule(year) -> return list of (date, time, game_status, visiting_team, vteam_record, home_team, hteam_record, seri, arena_city, arena_state)
get_NBA_schedule('2021')result
使用django-registration-redux套件，再在.html或.txt中寫好要顯示的內容
每個檔案和相對應的作用如下：
bballApp/templates/registration/registration_form.html: 顯示註冊表單的網頁
bballApp/templates/registration/registration_complete.html: 填寫完註冊表單按下送出之後顯示的訊息畫面
bballApp/templates/registration/activation_complete.html: 當帳號註冊完成並順利啟用時會顯示的畫面
bballApp/templates/registration/activate.html: 當帳號啟用失敗時會顯示的畫面
bballApp/templates/registration/activation_email.txt: 在寄送啟用信時使用的信件內容
bballApp/templates/registration/activation_email_subject.txt: 在寄送啟用信時使用的信件主旨
並利用在urls.py中加入以下程式碼來定義連結。
path('accounts/', include('registration.backends.default.urls'))作用:註冊帳號並寄驗證信
網址對應(bballApp/bballApp/urls.py):
path('login/', login)操作資料: bballApp/mainsite/views.py中的login函式
輸出模板: bballApp/templates/login.html
作用:登入會員
先檢查表單的method是不是POST，
再檢查表單的輸入持是否符合要求，
接著檢查輸入的使用者名稱和密碼是否相符，
最後檢查此user是否為active的狀態。
若成功登入，將會重新導入到"/"，
該網址對應的是bballApp/mainsite/views.py中的index函式
path('', index)在index函式中，會取得天氣和相關賽事的資訊並存在變數中，
接著判斷的使用者是否為登入狀態。
if request.user.is_authenticated:如果是的話將剛剛取得的變數渲染到bballApp/templates/homepage_login.html，
否則渲染到bballApp/templates/homepage_logout.html。
(兩者皆繼承bballApp/templates/homepage_base.html)
網址對應(bballApp/bballApp/urls.py):
path('logout/', logout)操作資料: bballApp/mainsite/views.py中的logout函式
作用:登出會員
先驗證使用者是否為登入狀態，再利用以下程式碼進行登出的動作
auth.logout(request)可以上傳 1. 想要剪輯精華的比賽影片 2. 個人訓練影片，剪輯完成後可自行加入特效
參見 進球判斷程式碼說明
程式為bballApp/video_handler/music_slow.py
作用:加入音效
程式會根據使用者選擇的音樂和是否要慢動作製作出一個新的影片 MoviePyTest內有範例影片跟音樂
audio = AudioFileClip(input_audio_name)提供五首30秒音樂供使用者選擇，修改音樂檔名即可使用
input_audio_name = "Run The Clock.mp3"AddSoundEffect(video, audio, origin_audio=false):origin_audio用來選擇是否保留原影片的音軌
在此目錄執行edit.py可以看到加上音樂及慢動作兩種結果(同目錄)
python edit.py程式為bballApp/video_handler/img_effect.py
作用:加入濾鏡
每個函式代表不同的濾鏡
filter_imgs/origin.png為範例圖片
執行img_effect.py可以看到各種濾鏡的結果(同目錄)
python img_effect.py使用者在頁面選擇好影片要用的濾鏡後，按下製作就會呼叫bballApp/video_handler/highlight_video_effect.py
此程式import了img_effect.py，會將影片中每一個畫面套上選擇的濾鏡，並輸出成一個新的影片
這部分使用者可以監控自己的運動情況1. 投籃準確度 2. 查詢歷史紀錄 3. 與其他使用者比較 4. 防懶(會顯示持續運動天數或連續沒有運動的天數)
網址對應(bballApp/bballApp/urls.py):
path('tracking/', tracking),操作資料: bballApp/mainsite/views.py中的tracking函式
輸出模板: bballApp/templates/tracking.html(繼承bballApp/templates/tracking_base.html)
作用: 顯示至目前為止的投籃準確度折線圖
在.html中插入程式碼區段，在此區段中撰寫畫出折線圖的程式碼。
其中:
drawBorder()函式代表畫出x軸和y軸，
drawLine()函式代表畫出折線圖的線，
drawBlock()函式代表畫出折線圖的點和點的值以及x軸的資訊，
draw_yinfo()函式代表劃出y軸的資訊。
網址對應(bballApp/bballApp/urls.py):
path('history/', history),操作資料: bballApp/mainsite/views.py中的history函式
輸出模板: bballApp/templates/history.html(繼承bballApp/templates/tracking_base.html)
作用: 顯示使用者目前為止上傳過的個人訓練影片和該影片的上傳日期、影片時長、準確度
在輸出模板上利用video tag顯示目前為止上傳過的個人訓練影片，
並輸出對應的資訊，該資訊是從bballApp/mainsite/views.py中的history函式取得，
如果使用者的瀏覽器版本不支援影片輸出，畫面將會顯示"您的瀏覽器不支援此影片連結"
網址對應(bballApp/bballApp/urls.py):
path('compare/<int:no>/', compare, name='compare-url'),操作資料: bballApp/mainsite/views.py中的compare函式
輸出模板: bballApp/templates/compare.html(繼承bballApp/templates/tracking_base.html)
作用:可以比較 1. 持續天數 2. 平均投籃準確度
使用url反解，若傳入的數為1，代表要比較平均準確度，
若傳入的數為2，代表要比較最長持續天數，
預設傳入的數為0，代表尚未選擇要比較的項目。
接著依照欲比較的項目從數字高到數字低輸出資料庫中的所有使用者名稱和對應的數值，
該資訊是從bballApp/mainsite/views.py中的compare函式取得，
作用: 1. 告知使用者目前持續天數 2. 提醒使用者已經有幾天沒運動了
該資訊是從bballApp/mainsite/views.py中的tracking函式取得，
並輸出在bballApp/templates/tracking.html
執行網站需要linux系統，並創建虛擬環境
#安裝pip3
sudo apt-get -y install python3-pip
#安裝virtualenv
sudo pip3 install virtualenv在目的資料夾中使用virtualenv建立一個虛擬環境
#建立虛擬環境
virtualenv VENV
#進入虛擬環境
source VENV/bin/activate接著下載兩份requirements.txt，第二份在Basketball_Scoring_Detection資料夾裡
pip install -r requirements.txt如果過程有報錯，可以嘗試使用conda下載，其中如果mysqlclient有報錯，需請嘗試執行第二行指令
conda install ...
conda install MySQLClient最後下載bballApp的資料夾，進入裡面後，輸入以下指令以啟動server，完成後前往顯示的網站連結即可
python3 manage.py makemigrations
python3 manage.py migrate
#啟動surver
python3 manage.py runserver如果啟動後有cannot import ... 的報錯（requirements.txt裡下載的套件）
可以試看看重新下載一次該套件
pip uninstall ...

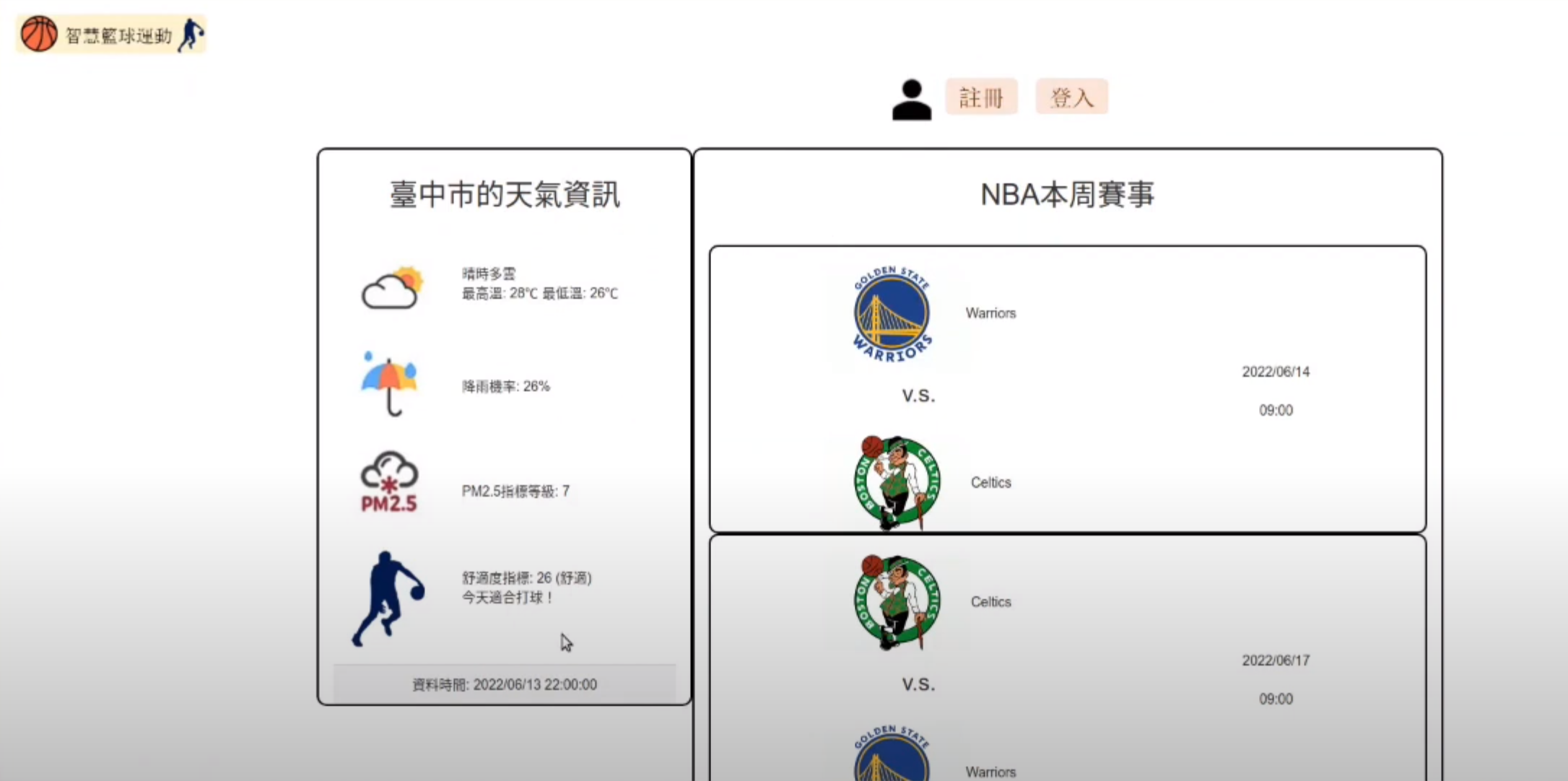

pip install ...這邊會顯示當前天氣、相關賽事以及是否適合打球，使用者可以選擇註冊或登入

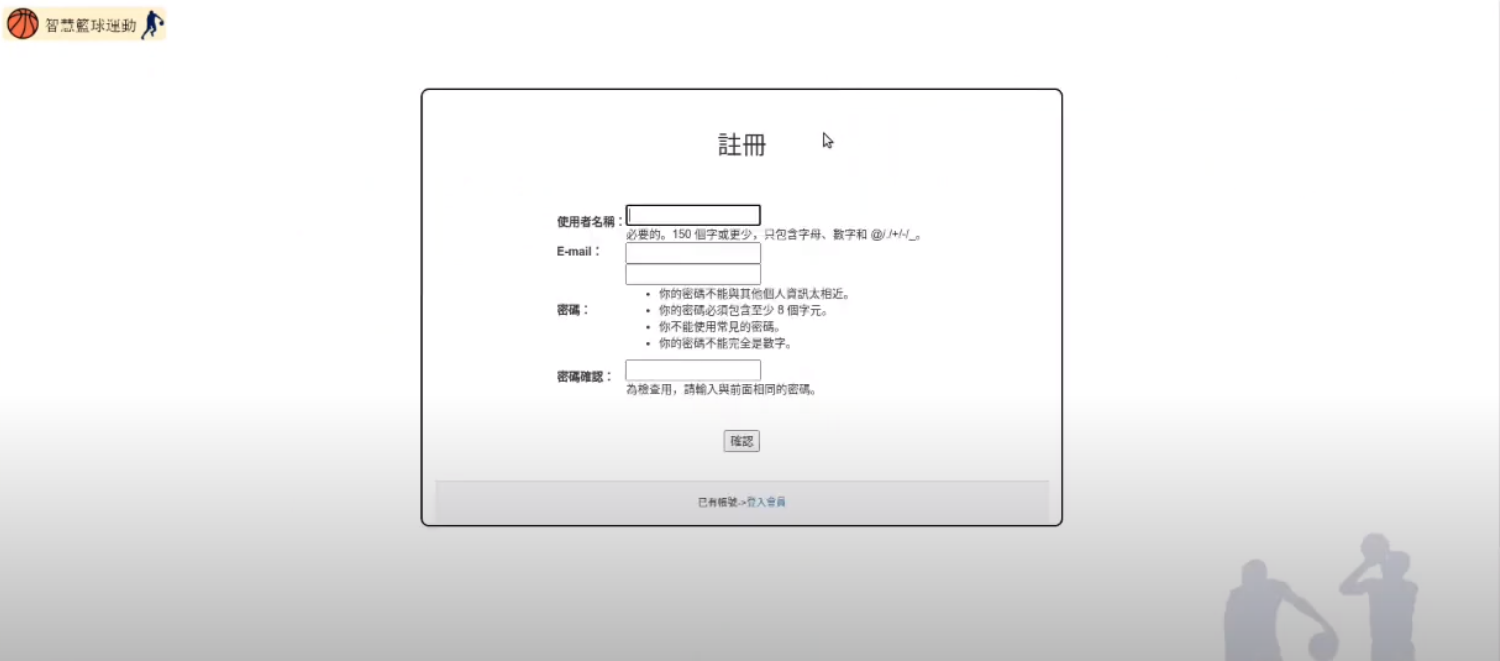

註冊教學
- 填入圖中的相關資訊

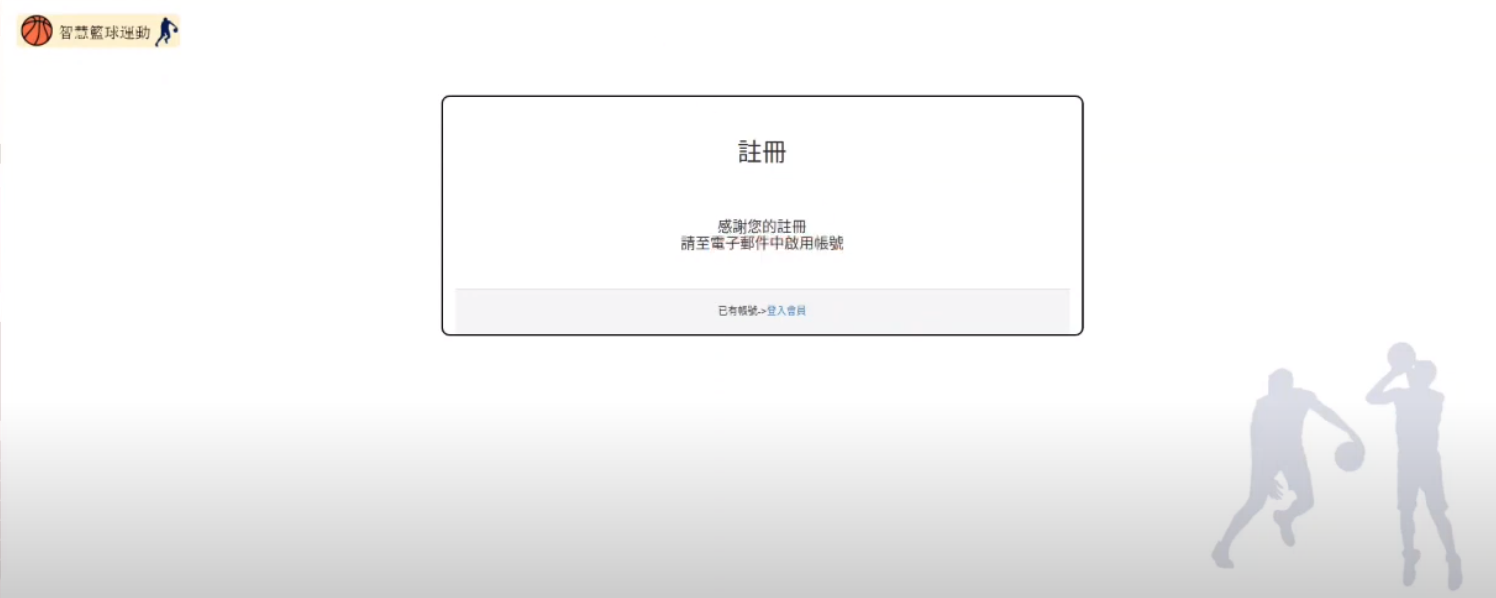

- 註冊完成
p.s 要記得去電子信箱啟用帳號
登入後的頁面
這邊會有 1. 上傳影片 2. 進入能力追蹤 可以按，下面說明點擊後的情境

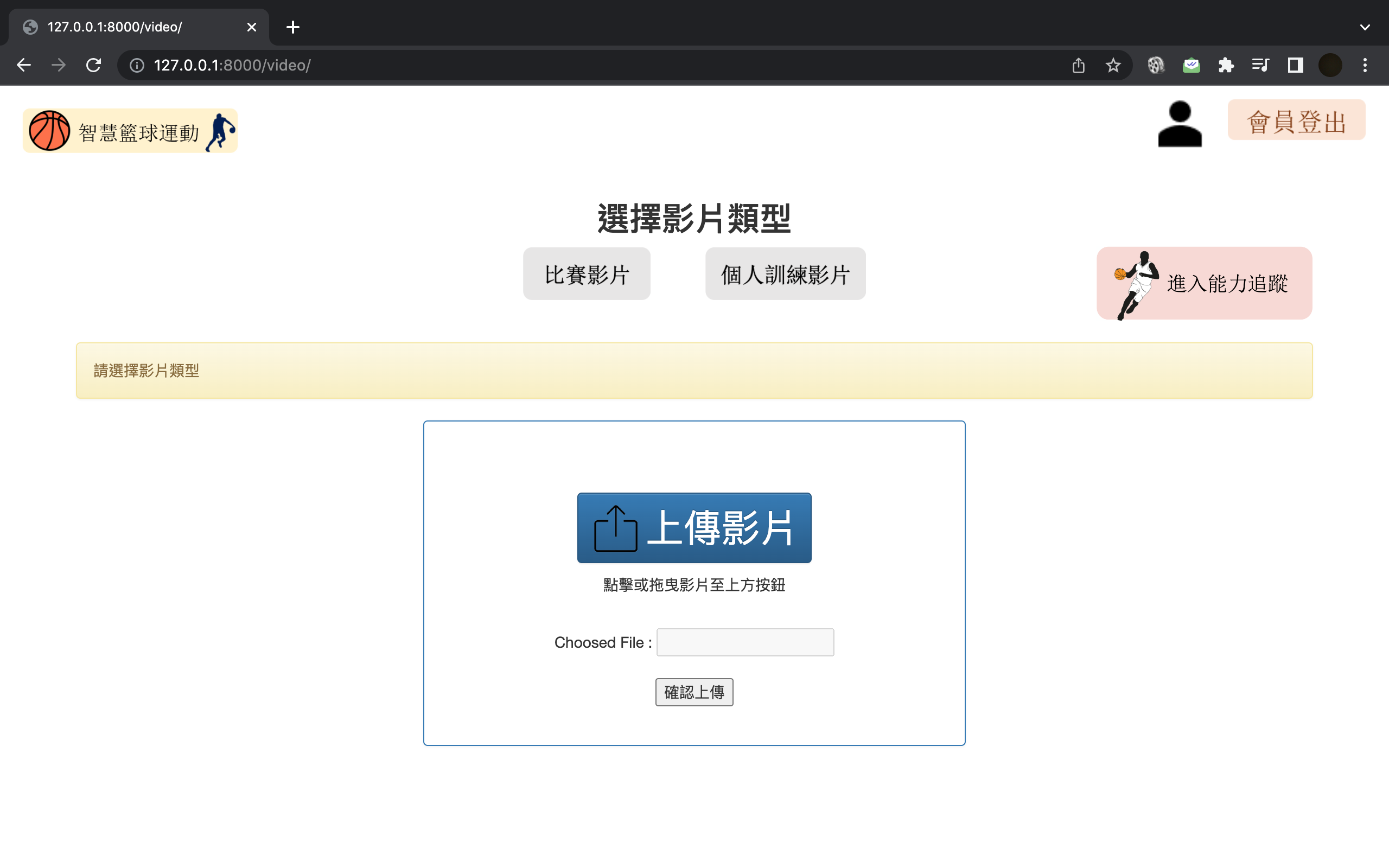

- 進入頁面後，可以選擇要上傳的是想要剪輯的比賽影片，或者是個人訓練影片
註:只有上傳個人訓練影片才會計入能力追蹤

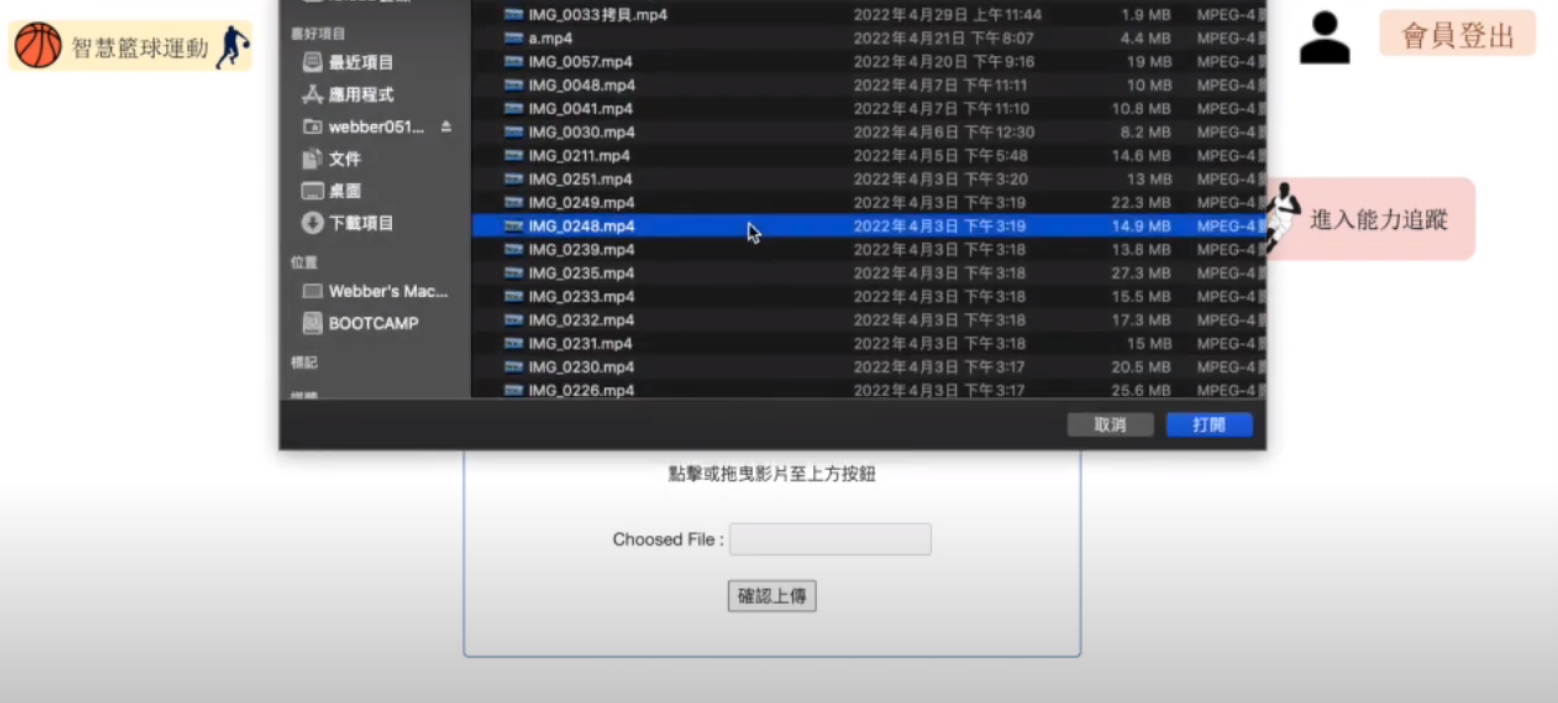

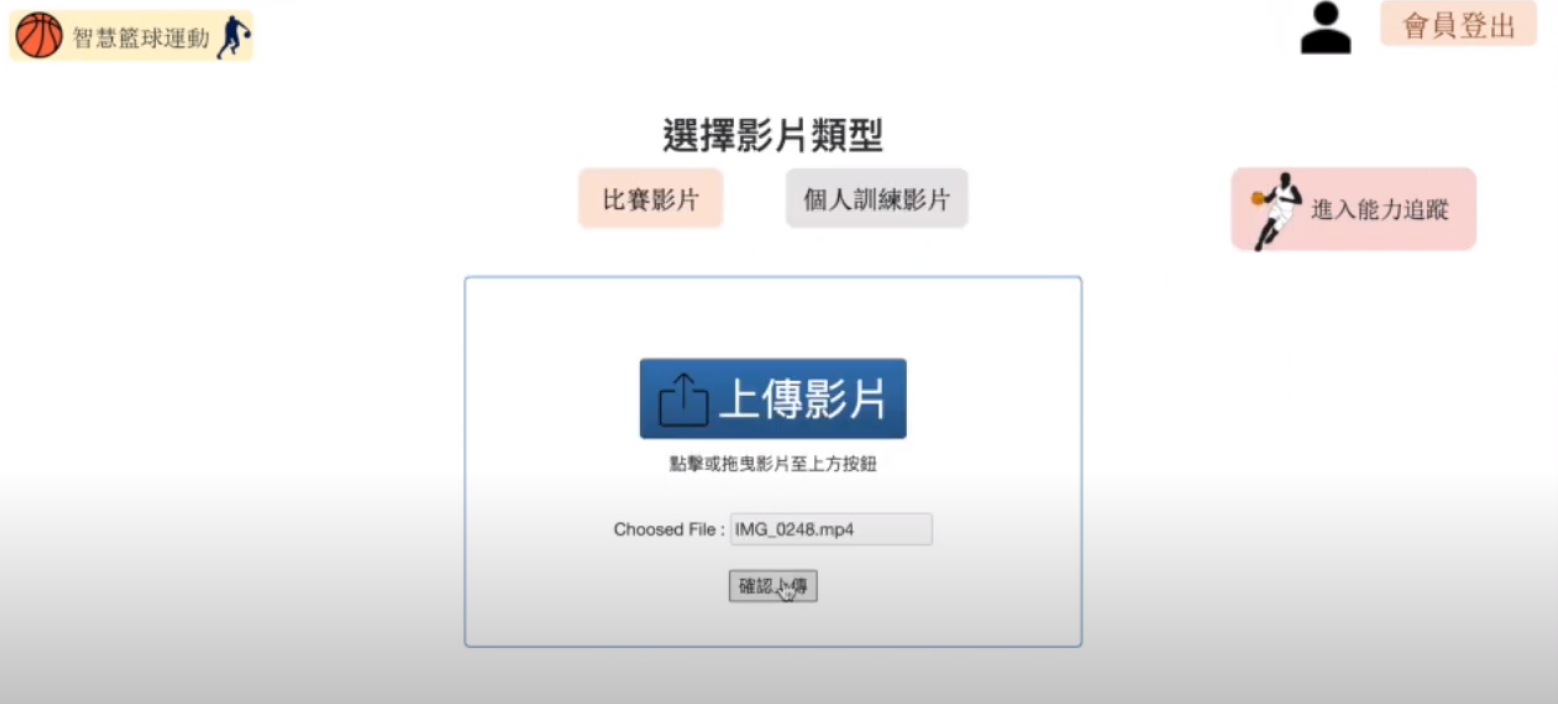

- 選擇完可以挑選檔案上傳

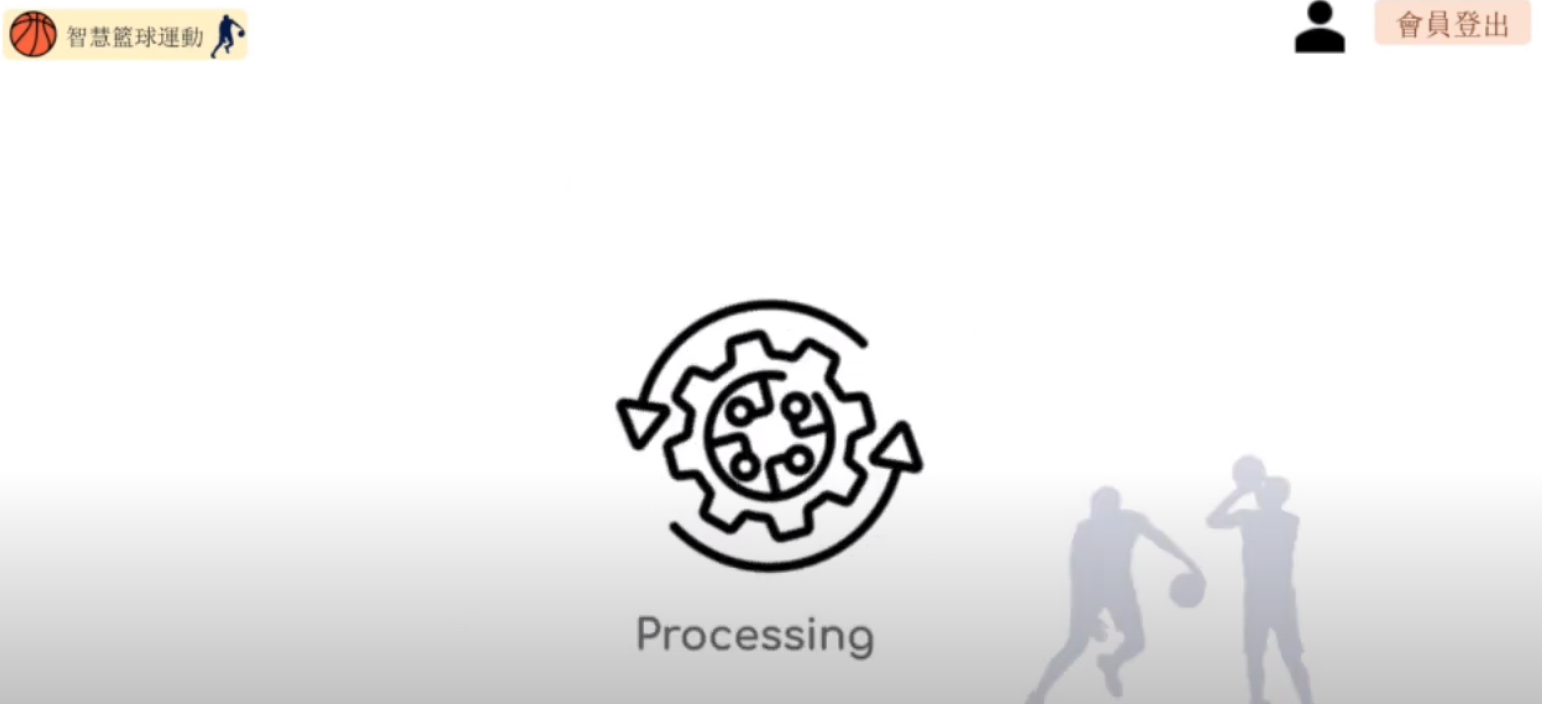

- 剪輯中 ✂️

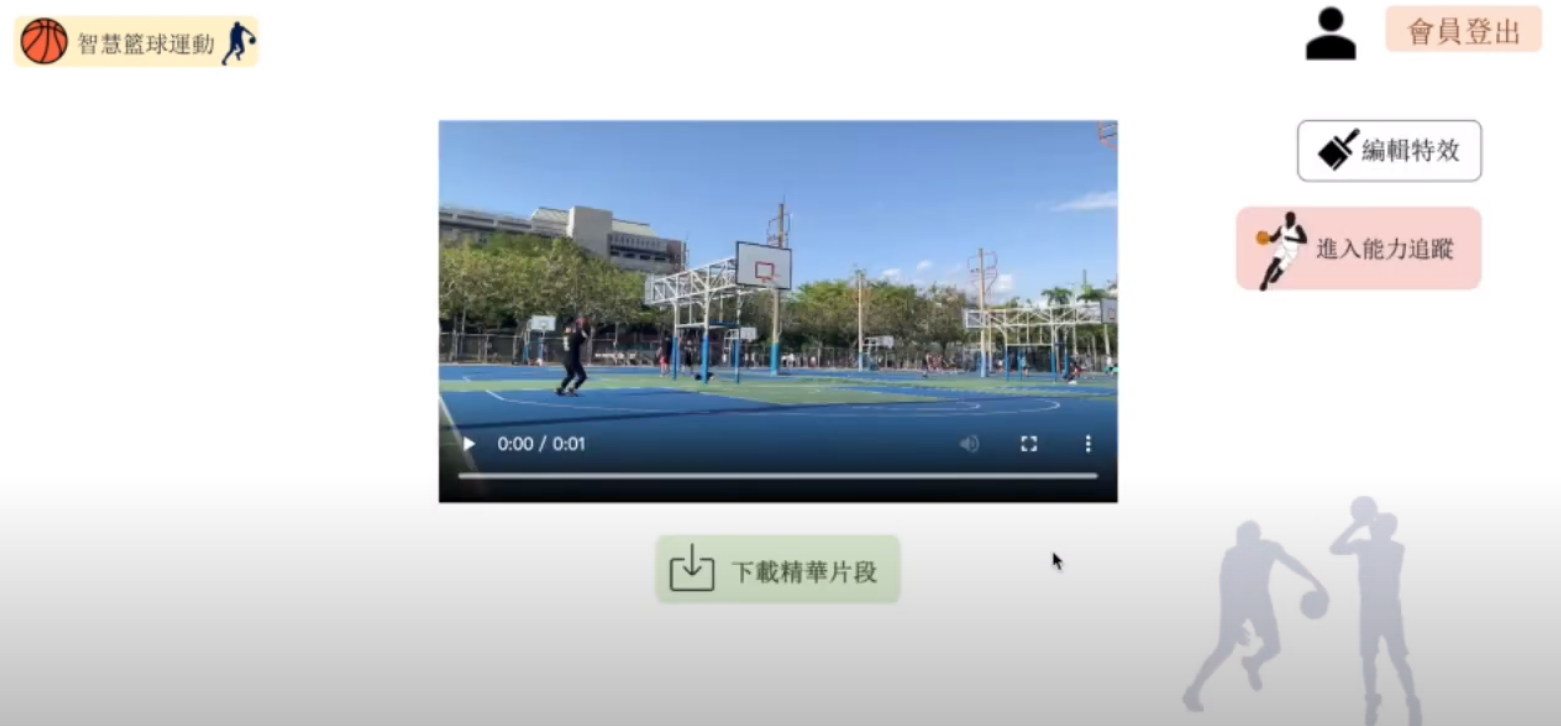

- 剪輯完可以選擇直接下載片段或者是再進入編輯特效的功能，製作出有自己特色的精華片段
在這邊我們可以選擇想要的濾鏡、音效以及是否想要慢動作
5. 選擇完畢點擊製作影片，會再回到 3.剪輯中✂️
- 進入頁面後，顯示的是
- 至今為止的每日投籃準確率趨勢圖
每日投籃趨勢值:使用者將每日的練習視頻上傳後，片中的進球比率即為該日投籃準確率 - 防懶功能
- 若有持續運動 ➡️ 顯示已持續運動幾天
- 若持續沒運動 ➡️ 顯示已有幾天沒運動
- 至今為止的每日投籃準確率趨勢圖

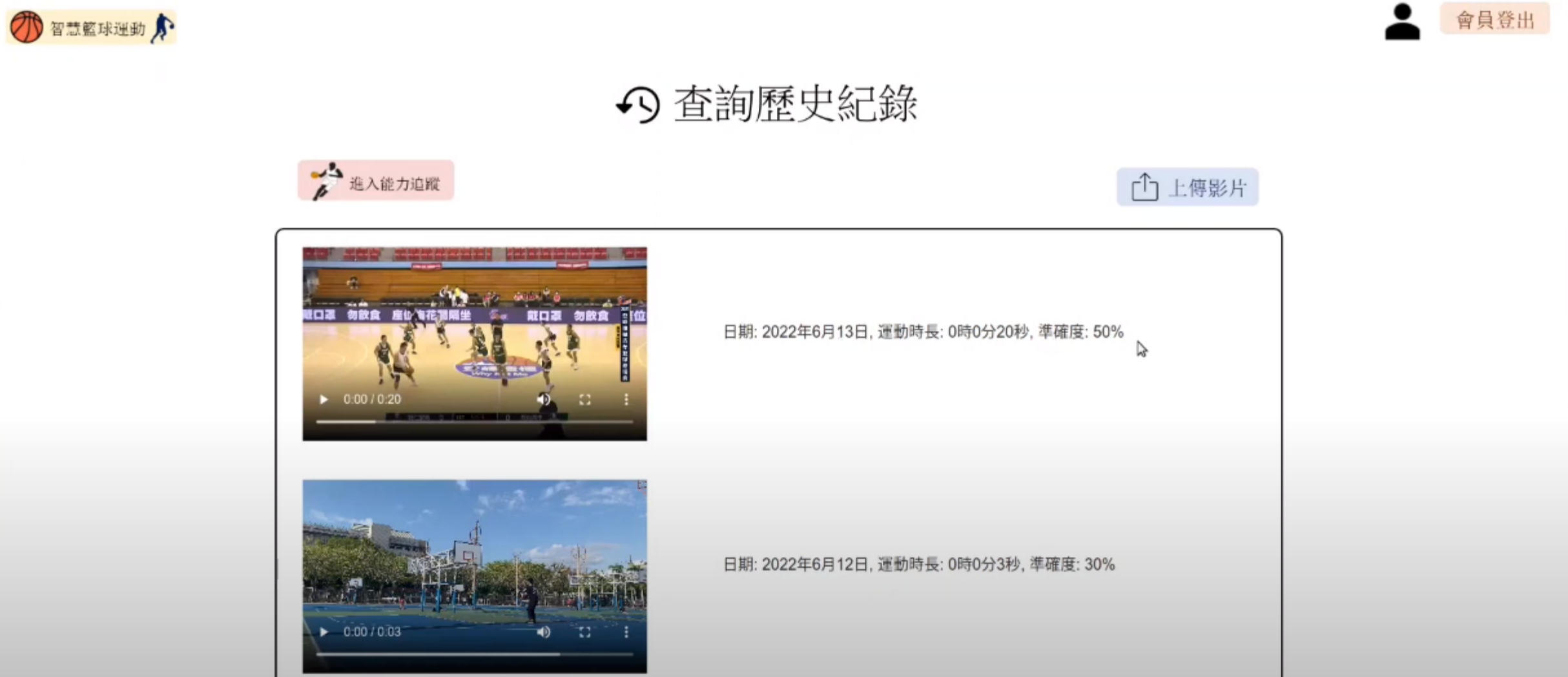

內容為至今為止上傳過的個人訓練影片，上面會顯示上傳日期、精華時長與該日的準確率

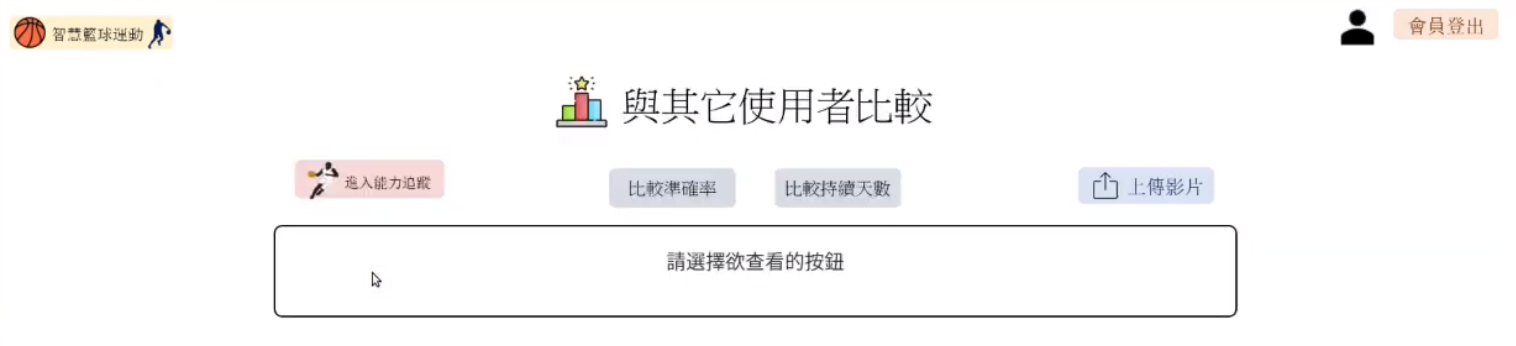

使用者可自行選擇想要評比的項目

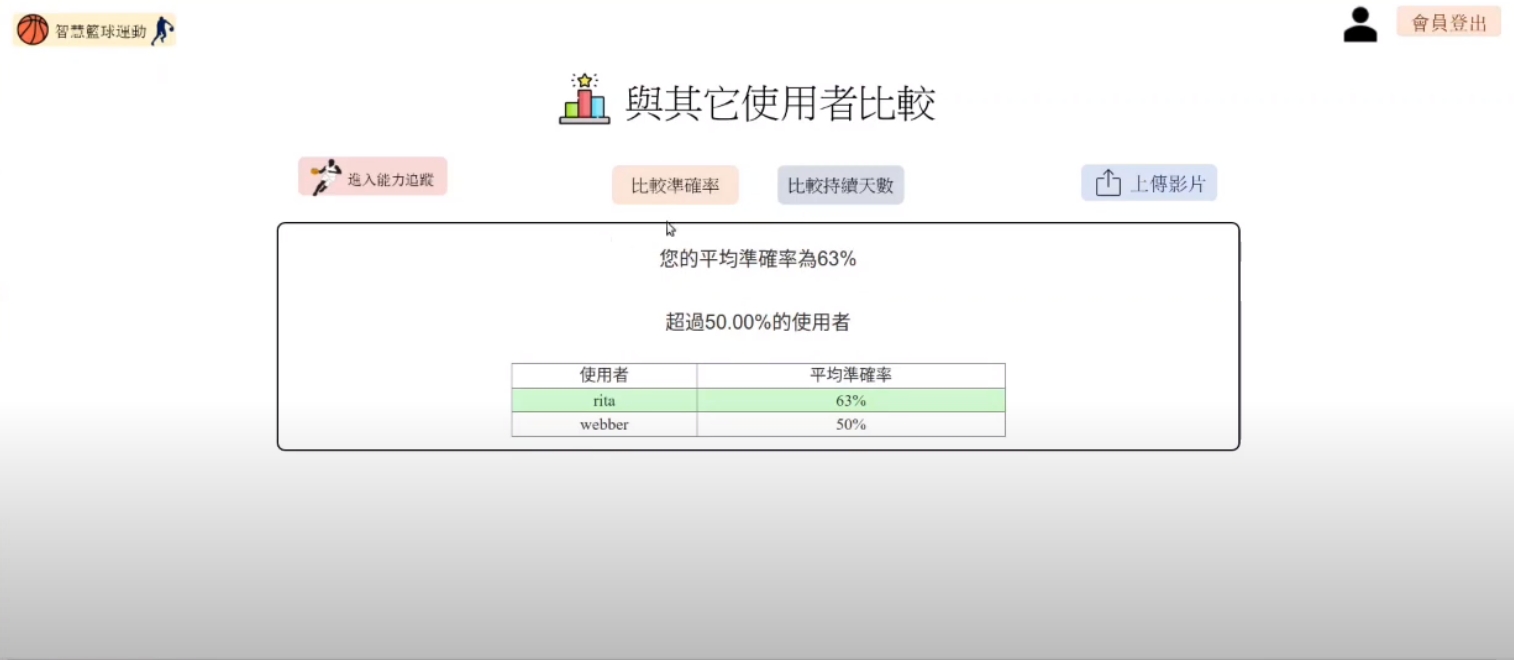

會顯示目前的平均投籃準確率，以及和資料庫中其他使用者比較後之結果(綠底部分為使用者的資料)

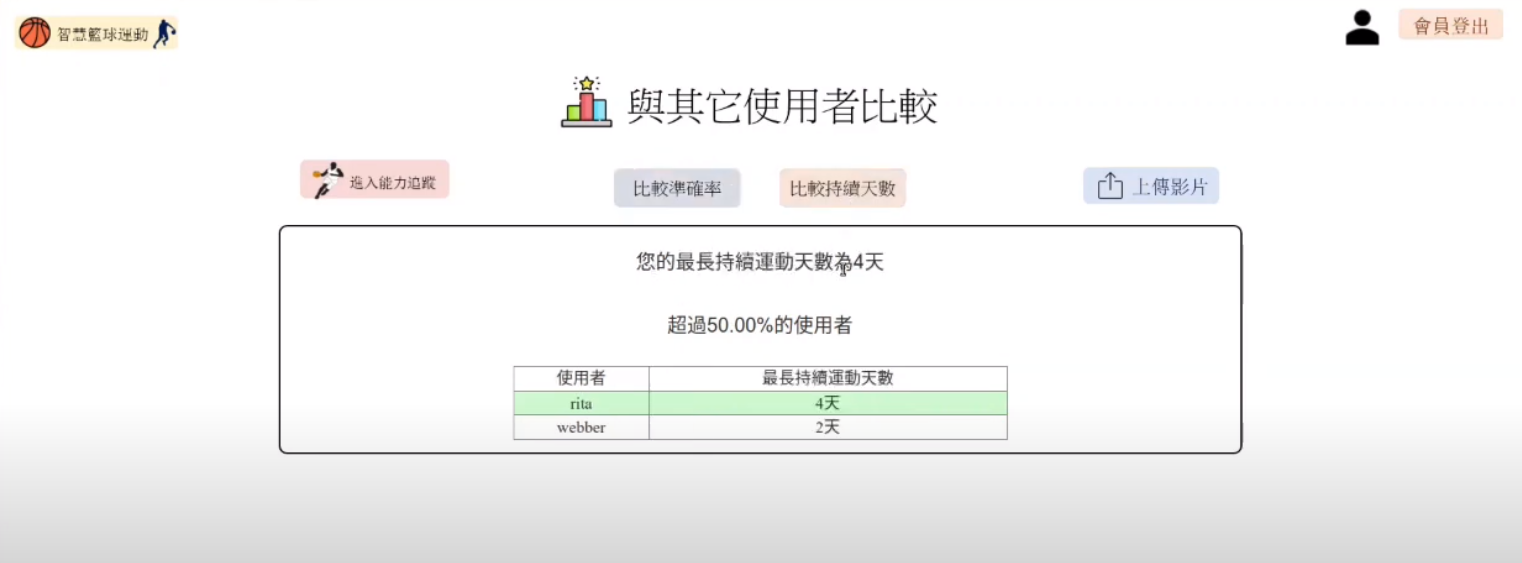

會顯示目前持續運動天數，以及和資料庫中其他使用者比較後之結果(綠底部分為使用者的資料)
- 參考demo影片，影片網址: https://www.youtube.com/watch?v=THxvA-7UwUk 從19:50秒一直到26:04結束
- 注意事項
- 註冊完如果沒收到信，可以去垃圾郵件的地方看看
- 在進入網站後，隨時點擊左上logo都可以回到首頁呦!
測試資料：10個影片，包含1584幀畫面，影片皆為30fps
| 類別 | 總幀數 | 正確辨識數 | 準確率 (%) |
|---|---|---|---|
| 籃球在籃筐內部 | 244 | 241 | 98.8 |
| 扣除人遮擋 | 1475 | 1464 | 99.3 |
| 所有情況 | 1584 | 1491 | 94.1 |
測試資料：10部投籃影片，總共包含250幀籃球與籃筐重疊的畫面，影片皆為30fps
| 類別 | 總幀數 | 正確辨識數 | 準確率 (%) |
|---|---|---|---|
| 進球 | 82 | 79 | 96.3 |
| 沒進球 | 68 | 65 | 98.2 |
| 全部情況 | 250 | 244 | 97.6 |
測試資料：74部影片，影片皆為30fps，出手次數共計100次，其中包含90次投籃和10次上籃
- 投籃包含35個進球、55個沒進，沒進的球中包含18個特殊情況
- 上籃包含7個進球、3個沒進
一個投球過程裡，如果含有超過 t 張判斷為進球的照片，就將此投球判定為進球，我們分別測試不同 t 的準確度
| 目標數量（張） | 投籃次數 | 判定為進球數 | 準確率 (%) |
|---|---|---|---|
| t = 1 | 42 | 42 | 100 |
| t = 2 | 42 | 42 | 100 |
| t = 3 | 42 | 38 | 90.4 |
| t = 4 | 42 | 30 | 71.4 |
我們可以明顯看出t越低準確率越高
因為在我們的測試影片包含空心球，這種進球會快速通過籃筐，只會有2到3個球在籃筐內的畫面
| 目標數量（張） | 投籃次數 | 判定為進球數 | 準確率 (%) |
|---|---|---|---|
| t = 1 | 58 | 53 | 91.4 |
| t = 2 | 58 | 55 | 94.8 |
| t = 3 | 58 | 55 | 94.8 |
| t = 4 | 58 | 56 | 96.5 |
可以發現t越高準確率越高
因為當球在籃筐外與籃筐範圍重疊時有可能會造成誤判，所以當目標數量小，又剛好發生誤判時，就很容易把結果判斷成進球
| 目標數量（張） | 投籃次數 | 判定為進球數 | 準確率 (%) |
|---|---|---|---|
| t = 1 | 100 | 95 | 95 |
| t = 2 | 100 | 97 | 97 |
| t = 3 | 100 | 93 | 93 |
| t = 4 | 100 | 86 | 86 |
綜合以上情況t=2準確率最高，達到97%
- 本次期末專題建立可有效辨識出受到籃筐、籃網遮擋的籃球模型，在投籃結果判斷方面也有傑出的表現，準確率為97%
- 我們進而基於目前的實驗結果實現了籃球影片的進球片段剪輯系統，讓熱愛籃球比賽的民眾可以快速取得比賽中的精華片段，並架設了容易上手的網頁，帶給使用者更好的體驗
- 除此之外，我們再加入能力追蹤的功能，讓使用者能夠透過上傳運動影片，記錄並監測自己的運動情況
未來我們也會持續優化此系統，再繼續擴充資料集，並嘗試使用 https://pytorchvideo.org/docs/tutorial_classification
